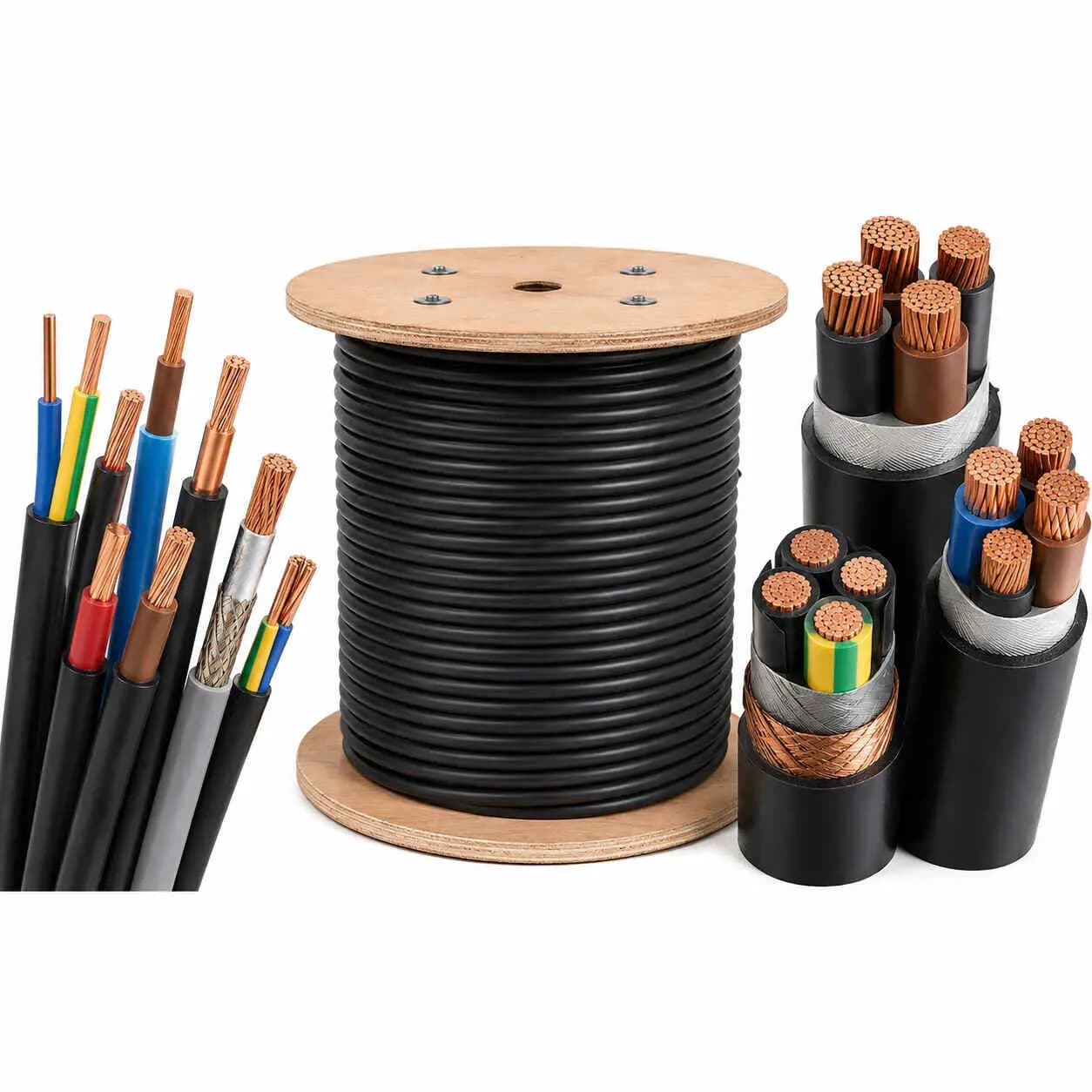

خرید کابل و سیم صنعتی براساس مشخصات واقعی پروژه
کابل و سیم صنعتی برای انتقال توان، فرمان، وضعیت و سیگنال میان تابلوهای برق، ماشین‌آلات و تجهیزات مختلف استفاده می‌شود. انتخاب این محصولات فقط با عباراتی مانند «کابل افشان»، «کابل فرمان» یا «سیم برق» امکان‌پذیر نیست؛ زیرا هر پروژه از نظر جریان، ولتاژ، طول مسیر، تعداد مدارها و شرایط محیطی نیاز متفاوتی دارد.
در بولتیکال، مسیر انتخاب محصول براساس مشخصات فنی طراحی شده است. خریدار می‌تواند خانواده کابل موردنیاز را انتخاب کند و سپس تعداد رشته، سطح مقطع هر رشته، جنس هادی، ولتاژ نامی و سایر ویژگی‌ها را برای ثبت استعلام مشخص کند.
اگر لیست کابل، نقشه تابلو، BOM یا Cable Schedule در اختیار دارید، بهتر است اطلاعات هر ردیف را بدون خلاصه‌سازی وارد کنید. ثبت مشخصات کامل، احتمال پیشنهاد کابل نامناسب را کاهش می‌دهد و بررسی قیمت و زمان تأمین را سریع‌تر می‌کند.
تفاوت سیم و کابل چیست؟
سیم معمولاً از یک هادی فلزی و یک لایه عایق تشکیل می‌شود و در سیم‌کشی داخلی تابلو، اتصال تجهیزات و مسیرهای ساده‌تر به کار می‌رود. کابل می‌تواند شامل چند هادی عایق‌شده، روکش مشترک، شیلد، زره یا لایه‌های محافظ دیگر باشد.
در کاربرد صنعتی، تفاوت فقط به تعداد هادی‌ها محدود نیست. کابل معمولاً برای مسیرهای طولانی‌تر، نصب بیرون از تابلو، عبور از داکت یا سینی و اتصال میان تابلو و دستگاه انتخاب می‌شود. سیم بیشتر در مسیرهای داخلی، کوتاه و محافظت‌شده کاربرد دارد.
انتخاب بین سیم و کابل باید با توجه به نوع مدار، حفاظت مکانیکی، محیط نصب، افت ولتاژ و الزامات نقشه انجام شود.
دسته‌های اصلی کابل کنترل در بولتیکال
در این بخش می‌توانید از صفحه مادر وارد خانواده تخصصی کابل کنترل موردنیاز شوید و مشخصات محصول را دقیق‌تر بررسی کنید.

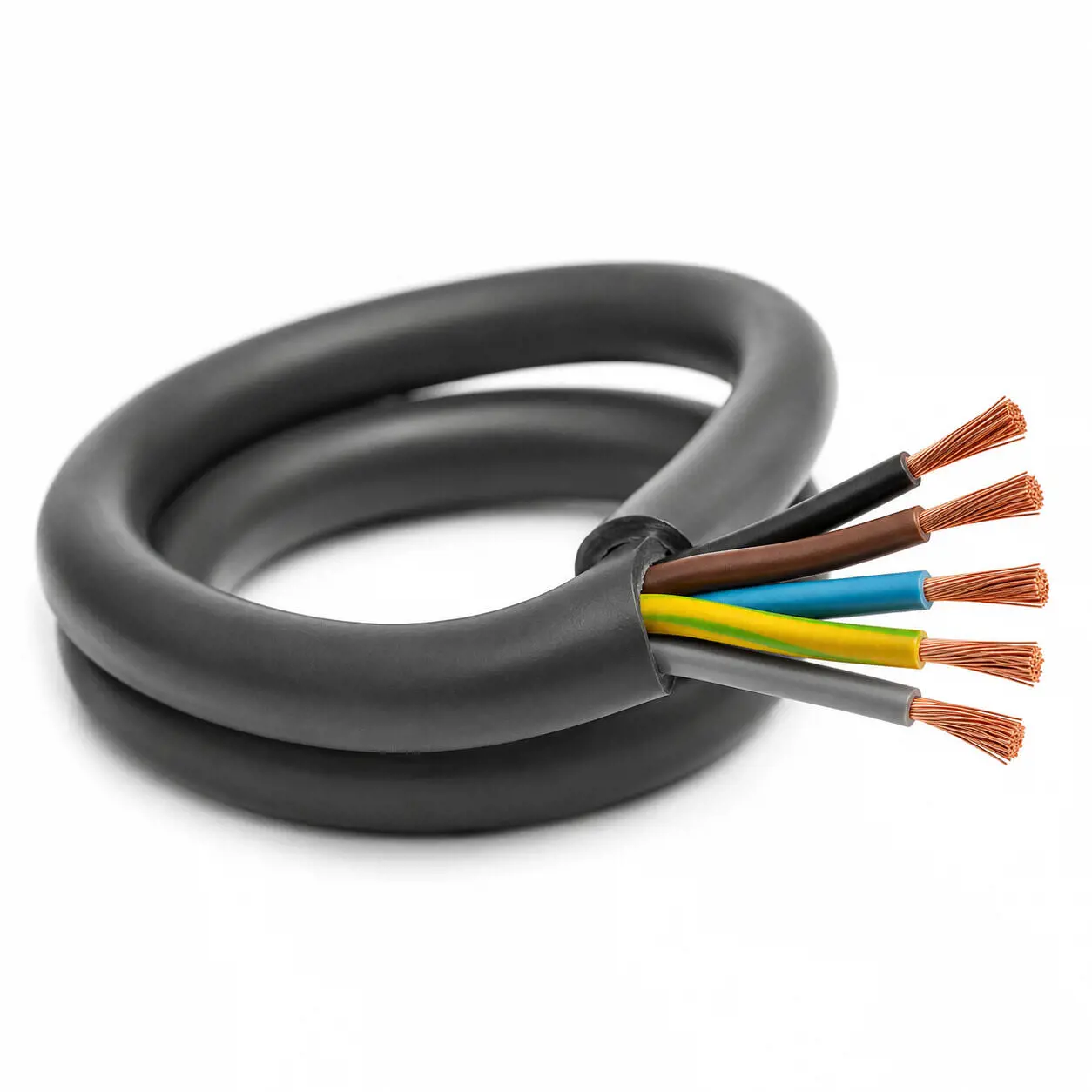

کابل کنترل افشان
کابل کنترل افشان برای انتقال فرمان و وضعیت میان تابلو برق و تجهیزاتی مانند رله، کنتاکتور، سنسور، شیر برقی و ماشین‌آلات استفاده می‌شود.
هادی افشان، نصب کابل را در داکت، سینی، فضای محدود و مسیرهای دارای خم آسان‌تر می‌کند. این محصول برای نصب ثابت یا حرکت محدود قابل بررسی است؛ اما افشان بودن کابل به‌تنهایی نشان نمی‌دهد که برای زنجیر انرژی، ربات یا خمش دائم مناسب است.
کابل کنترل شیلددار
کابل کنترل شیلددار برای مدارهایی بررسی می‌شود که نویز الکترومغناطیسی می‌تواند بر فرمان یا سیگنال اثر بگذارد.
عبور کابل در نزدیکی موتور، اینورتر، سروودرایو، کابل قدرت و تجهیزات کلیدزنی می‌تواند نیاز به شیلد را افزایش دهد. عملکرد واقعی شیلد به ساختار آن، کیفیت کابل، جداسازی مسیر و روش اتصال به زمین وابسته است.
کابل کنترل با کابل قدرت چه تفاوتی دارد؟
کابل کنترل برای انتقال فرمان، وضعیت و سیگنال‌های کنترلی استفاده می‌شود. کابل قدرت برای انتقال انرژی به مصرف‌کننده‌هایی مانند موتور، پمپ، هیتر و تجهیزات پرتوان طراحی می‌شود.
| معیار | کابل کنترل | کابل قدرت |
|---|---|---|
| کاربرد اصلی | انتقال فرمان و سیگنال کنترلی | انتقال توان و جریان اصلی |
| معیار مهم انتخاب | تعداد رشته، سطح مقطع، نویز و نوع سیگنال | جریان، افت ولتاژ، اتصال کوتاه و روش نصب |
| تعداد رشته | معمولاً متنوع و چندرشته | متناسب با مدار تغذیه |
| شیلد | در مدارهای حساس قابل استفاده است | بسته به نوع کابل و کاربرد |
استفاده از کابل کنترل برای تغذیه یک مصرف‌کننده بدون محاسبه جریان و افت ولتاژ می‌تواند باعث گرم‌شدن هادی و عملکرد نامطمئن مدار شود. همچنین کابل قدرت عمومی نباید بدون بررسی برای انتقال سیگنال حساس استفاده شود.
کابل کنترل شیلددار یا بدون شیلد؟
در مسیرهایی که فاصله مناسبی از منابع نویز وجود دارد و مدار حساسیت زیادی ندارد، کابل کنترل بدون شیلد می‌تواند انتخاب اقتصادی‌تری باشد.
مدل شیلددار زمانی بررسی می‌شود که کابل از کنار منابع تداخل عبور کند یا پایداری سیگنال اهمیت بیشتری داشته باشد. وجود شیلد، نویز را به‌طور کامل حذف نمی‌کند و نمی‌تواند جایگزین کابل‌کشی اصولی و سیستم ارت مناسب شود.
- در نزدیکی موتور و اینورتر، مدل شیلددار بررسی شود.
- مسیر کابل کنترل و قدرت تا حد امکان جدا اجرا شود.
- نوع اتصال شیلد به زمین از نقشه یا دستور سازنده تعیین شود.
- برای سیگنال ابزار دقیق، کابل تخصصی همان سیستم بررسی شود.
افشان بودن کابل به چه معناست؟
هادی افشان از چند مفتول نازک تشکیل می‌شود و نسبت به هادی یکپارچه یا مفتولی خم‌پذیری بیشتری دارد. این ویژگی نصب کابل را در تابلو، داکت و مسیرهای دارای زاویه آسان‌تر می‌کند.
افشان بودن با حرکت دائم تفاوت دارد. کابل مخصوص زنجیر انرژی باید برای تعداد سیکل خمش، شعاع دینامیک، سرعت، شتاب و مقاومت پیچشی طراحی شده باشد.
اگر دستگاه، دروازه، بازوی ربات یا محور متحرک دارد، عبارت «مسیر متحرک» را در استعلام ثبت کنید تا کابل نصب ثابت به‌اشتباه پیشنهاد نشود.
مشخصات فنی مهم در انتخاب کابل و سیم
تعداد رشته
تعداد رشته کابل کنترل باید با تعداد ورودی‌ها، خروجی‌ها، فرمان‌ها و سیگنال‌های پروژه هماهنگ باشد. در بعضی پروژه‌ها تعدادی رشته رزرو نیز برای توسعه یا تعمیرات آینده در نظر گرفته می‌شود.
سطح مقطع هر رشته
سطح مقطع براساس جریان مدار، طول مسیر، افت ولتاژ مجاز، دمای محیط و روش نصب انتخاب می‌شود. در مدارهای فرمان طولانی، افت ولتاژ می‌تواند باعث عملکرد نامطمئن بوبین، رله یا شیر برقی شود.
جنس هادی
جنس هادی اصلی باید در مشخصات محصول به‌صورت مستقل ثبت شود. در کابل شیلددار، جنس هادی اصلی و جنس یا ساختار شیلد الزاماً یکسان نیستند و نباید با یکدیگر اشتباه شوند.
کلاس و ساختار هادی
ساختار هادی مشخص می‌کند کابل برای نصب ثابت یا انعطاف بیشتر طراحی شده است. عنوان افشان، نیمه‌افشان یا مفتولی باید با مشخصات و دیتاشیت محصول تطبیق داشته باشد.
ولتاژ نامی
ولتاژ نامی سطح طراحی عایق کابل را نشان می‌دهد و ظرفیت جریان کابل نیست. سطح مقطع و جریان مجاز باید جداگانه محاسبه شوند.
عایق و روکش
نوع عایق و روکش باید با دما، رطوبت، روغن، سایش، نور خورشید، شعله و شرایط نصب سازگار باشد. عبارت PVC به‌تنهایی مقاومت محصول در برابر تمام این شرایط را ثابت نمی‌کند.
ساختار شیلد
در کابل شیلددار باید جنس شیلد، ساختار آن، درصد پوشش و روش اتصال به زمین بررسی شوند. عباراتی مانند شیلد مسی، مس قلع‌اندود یا CCA باید فقط برای همان بخش از کابل ثبت شوند.
قطر بیرونی و شعاع خمش
قطر کابل روی انتخاب گلند، ظرفیت داکت و سینی و فضای ورود به تابلو اثر دارد. حداقل شعاع خمش نیز باید هنگام نصب رعایت شود تا هادی، عایق یا شیلد آسیب نبیند.
انتخاب کابل برای تابلو برق
برای سیم‌کشی کوتاه داخل تابلو ممکن است سیم افشان و سرسیم مناسب استفاده شود. برای انتقال چند مدار از تابلو تا ماشین یا تجهیز بیرونی، کابل چندرشته روکش‌دار نصب منظم‌تر و حفاظت بیشتری ایجاد می‌کند.
در انتخاب کابل تابلو باید فضای داکت، قطر گلند، شعاع خمش، تعداد رشته، شماره‌گذاری هادی‌ها و نحوه اتصال به ترمینال بررسی شوند.
در اتصال هادی افشان به ترمینال، نوع وایرشو یا سرسیم، ابزار پرس و گشتاور ترمینال باید با دستور سازنده تجهیزات هماهنگ باشد.
انتخاب کابل برای ماشین‌آلات و اتوماسیون
در ماشین‌آلات صنعتی باید ابتدا نوع مدار مشخص شود. فرمان روشن و خاموش یک کنتاکتور با سیگنال آنالوگ، انکودر، شبکه صنعتی یا خروجی اینورتر نیاز یکسانی ندارد.
- برای فرمان عمومی، کابل کنترل افشان قابل بررسی است.
- برای مسیر پرنویز، کابل کنترل شیلددار بررسی می‌شود.
- برای ابزار دقیق، نوع زوج‌بندی و شیلد اختصاصی اهمیت دارد.
- برای خروجی اینورتر، کابل موتور متناسب با VFD لازم است.
- برای حرکت دائم، کابل مخصوص زنجیر انرژی انتخاب می‌شود.
نباید تنها به دلیل شباهت ظاهری، یک کابل را برای تمام مدارهای ماشین استفاده کرد.
کابل مناسب فضای باز و محیط مرطوب
همه کابل‌ها برای نصب در فضای باز، تماس دائم با آب یا دفن مستقیم مناسب نیستند. مقاومت در برابر رطوبت، UV، روغن و مواد شیمیایی به روکش و ساختار دقیق کابل وابسته است.
پیش از خرید برای این محیط‌ها موارد زیر را مشخص کنید:
- نصب داخل یا خارج ساختمان
- وجود تابش مستقیم خورشید
- تماس با آب یا رطوبت دائمی
- وجود روغن و مواد شیمیایی
- دمای حداقل و حداکثر
- احتمال ضربه، له‌شدگی یا کشش
- نصب در سینی، لوله، کانال یا زیر زمین
استانداردهای قابل بررسی در کابل و سیم
استاندارد محصول باید از روی مارکینگ کابل، دیتاشیت یا گواهی تولیدکننده تأیید شود. مشابه بودن تعداد رشته و سطح مقطع به معنی یکسان بودن استاندارد دو کابل نیست.
بسته به نوع محصول، استاندارد ممکن است الزامات زیر را پوشش دهد:
- سطح مقطع اسمی و مقاومت الکتریکی هادی
- تعداد و قطر مفتول‌های هادی
- ضخامت و خواص عایق و روکش
- ولتاژ نامی و آزمون ولتاژ
- ساختار کابل کنترل شیلددار یا بدون شیلد
- مقاومت در برابر شعله، روغن یا شرایط محیطی
- نشانه‌گذاری و شناسایی رشته‌ها
خانواده IEC 60228 برای مشخصات هادی‌های کابل، IEC 60227 برای بعضی کابل‌های PVC تا 450/750 ولت و IEC 60502 برای کابل‌های قدرت عایق اکسترودشده کاربرد دارد. شماره استاندارد نهایی باید با نوع واقعی کابل تطبیق داده شود.
چرا قیمت کابل و سیم ثابت نیست؟
قیمت کابل به میزان و جنس هادی، تعداد رشته، سطح مقطع، متراژ، نوع عایق، روکش، شیلد، استاندارد، برند و شرایط بازار مواد اولیه وابسته است.
دو کابل با عنوان ظاهراً مشابه ممکن است از نظر مقاومت هادی، وزن مواد مصرفی، ضخامت عایق، ساختار شیلد، قطر بیرونی و استاندارد تفاوت داشته باشند. مقایسه فقط براساس قیمت هر متر می‌تواند گمراه‌کننده باشد.
در خرید پروژه‌ای، متراژ واقعی کلاف یا قرقره، امکان تحویل یک‌تکه، تلرانس طول، بسته‌بندی و مدارک محصول نیز باید بررسی شوند.
کنترل کیفیت کابل و سیم صنعتی
سطح کنترل کیفیت به کاربرد و حساسیت پروژه وابسته است. برای سفارش‌های صنعتی ممکن است مدارک یا کنترل‌های زیر لازم باشند:
- دیتاشیت فنی تولیدکننده
- گواهی انطباق یا آزمون کارخانه
- کنترل مقاومت الکتریکی هادی
- کنترل سطح مقطع و ساختار هادی
- کنترل ضخامت عایق و روکش
- آزمون ولتاژ
- کنترل تعداد و شناسایی رشته‌ها
- کنترل ساختار و پیوستگی شیلد
- آزمون شعله، روغن یا UV در صورت الزام
- کنترل متراژ و بسته‌بندی
مدارک و استاندارد موردنیاز را پیش از خرید اعلام کنید. درخواست گواهی یا آزمون اختصاصی بعد از تحویل ممکن است برای همان بچ تولید قابل انجام نباشد.
اطلاعات لازم برای استعلام کابل و سیم
برای دریافت قیمت دقیق، اطلاعات زیر را همراه درخواست خرید ثبت کنید:
- نوع محصول یا کاربرد موردنظر
- تعداد رشته
- سطح مقطع هر رشته
- متراژ هر سایز
- ولتاژ نامی
- جنس و کلاس هادی
- نوع عایق و روکش
- شیلددار یا بدون شیلد بودن
- جنس و ساختار شیلد
- قطر بیرونی یا محدودیت گلند
- نصب ثابت، حرکت محدود یا حرکت دائم
- محل نصب؛ تابلو، داکت، سینی، لوله یا ماشین‌آلات
- دمای محیط و شرایط رطوبتی
- وجود روغن، مواد شیمیایی یا نور خورشید
- برند یا استاندارد مورد تأیید
- نیاز به دیتاشیت، نمونه یا گواهی آزمون
- محل و زمان تحویل
برای استعلام پروژه‌ای، فایل BOM، Cable Schedule یا لیست کابل را همراه متراژ هر ردیف ثبت کنید. این اطلاعات به واحد تأمین کمک می‌کند محصول قابل ارائه را دقیق‌تر با نیاز پروژه تطبیق دهد.
خرید کابل و سیم صنعتی از بولتیکال
برای شروع، یکی از خانواده‌های کابل کنترل افشان یا کابل کنترل شیلددار را انتخاب کنید و تنوع‌های موردنیاز را براساس مشخصات فنی به سبد استعلام اضافه کنید.
در توضیحات درخواست، متراژ، محل نصب، شرایط محیطی، نوع مدار و استاندارد پروژه را بنویسید. پس از بررسی درخواست، امکان تأمین، مشخصات برند قابل ارائه، بسته‌بندی، زمان تحویل و مدارک موجود مشخص می‌شود.
برای مطالعه راهنماهای فنی، وارد بخش مقالات کابل و سیم صنعتی شوید. مراحل ثبت محصول و دریافت پیش‌فاکتور نیز در راهنمای خرید از بولتیکال توضیح داده شده است.
اشتباهات رایج در خرید کابل و سیم
- اعلام فقط نام عمومی کابل بدون مشخصات فنی
- ثبت تعداد رشته بدون سطح مقطع
- ثبت سطح مقطع بدون تعداد رشته
- انتخاب کابل کنترل برای انتقال توان اصلی
- استفاده از کابل بدون شیلد در مسیر پرنویز
- فرض حذف کامل نویز با کابل شیلددار
- فرض مناسب بودن کابل افشان برای حرکت دائم
- یکسان دانستن جنس هادی اصلی و جنس شیلد
- نادیده گرفتن افت ولتاژ در مسیرهای طولانی
- فرض مقاومت تمام روکش‌های PVC در برابر روغن و UV
- خرید فقط براساس قیمت هر متر
- نادیده گرفتن قطر بیرونی و شعاع خمش
- ثبت نکردن متراژ هر سایز
- اعلام نکردن استاندارد و مدارک پروژه
سؤالات متداول درباره کابل و سیم صنعتی
تفاوت سیم و کابل چیست؟
سیم معمولاً یک هادی عایق‌شده است؛ اما کابل می‌تواند چند هادی عایق‌شده را همراه روکش، شیلد یا لایه‌های محافظ در یک ساختار مشترک قرار دهد.
برای خرید کابل صنعتی چه مشخصاتی لازم است؟
نوع کاربرد، تعداد رشته، سطح مقطع، متراژ، ولتاژ، جنس هادی، عایق، روکش، شیلد، شرایط نصب و استاندارد موردنیاز را اعلام کنید.
کابل کنترل برای چه کاری استفاده می‌شود؟
برای انتقال فرمان، وضعیت و سیگنال‌های کنترلی میان تابلو برق، رله‌ها، سنسورها، عملگرها و ماشین‌آلات استفاده می‌شود.
تفاوت کابل کنترل و کابل قدرت چیست؟
کابل کنترل برای مدار فرمان و سیگنال است؛ اما کابل قدرت برای انتقال انرژی و تغذیه مصرف‌کننده‌های پرتوان استفاده می‌شود.
چه زمانی کابل کنترل شیلددار لازم است؟
وقتی مسیر در نزدیکی موتور، اینورتر، کابل قدرت یا منابع نویز قرار دارد یا سیگنال حساس است، مدل شیلددار باید بررسی شود.
آیا کابل شیلددار نویز را کاملاً حذف می‌کند؟
خیر. شیلد اثر تداخل را کاهش می‌دهد. کیفیت کابل، مسیر نصب، اتصال زمین و جداسازی کابل قدرت و کنترل نیز اهمیت دارند.
کابل کنترل افشان برای چه مسیری مناسب است؟
برای نصب داخل تابلو، داکت، سینی و مسیرهای دارای خم مناسب است. برای حرکت پیوسته باید کابل تخصصی حرکت دائم بررسی شود.
آیا کابل افشان برای زنجیر انرژی مناسب است؟
افشان بودن به‌تنهایی کافی نیست. کابل زنجیر انرژی باید برای شعاع خمش دینامیک، سرعت و تعداد سیکل مشخص طراحی شده باشد.
سطح مقطع کابل چگونه انتخاب می‌شود؟
براساس جریان، طول مسیر، افت ولتاژ، دمای محیط، روش نصب و مشخصات مصرف‌کننده انتخاب می‌شود.
تعداد رشته کابل کنترل چگونه تعیین می‌شود؟
براساس تعداد فرمان‌ها، ورودی‌ها، خروجی‌ها و سیودی‌ها، خروجی‌ها و سیودی‌ها، خروجی‌ها و سیگنال‌های پروژه تعیین می‌شود. رشته رزرو نیز ممکن است با نظر طراح در نظر گرفته شود.
ولتاژ نامی کابل چه چیزی را نشان می‌دهد؟
سطح طراحی عایق کابل را مشخص می‌کند و معادل جریان قابل‌تحمل کابل نیست.
آیا کابل PVC برای فضای باز مناسب است؟
فقط زمانی که روکش واقعی کابل برای UV، رطوبت و دمای فضای باز تأیید شده باشد. PVC بودن به‌تنهایی کافی نیست.
آیا کابل کنترل برای سنسور مناسب است؟
برای بعضی سنسورها و فرمان‌های عمومی مناسب است؛ اما سیگنال آنالوگ حساس، انکودر یا ابزار دقیق ممکن است کابل تخصصی‌تری نیاز داشته باشد.
جنس هادی و جنس شیلد یکسان است؟
الزاماً نه. هادی اصلی و شیلد دو بخش مستقل‌اند و متریال هرکدام باید جداگانه در مشخصات کابل بررسی شود.
چرا کابل‌های هم‌سایز قیمت متفاوتی دارند؟
مقدار و جنس هادی، مقاومت الکتریکی، عایق، روکش، شیلد، استاندارد، برند، قطر کابل و بسته‌بندی روی قیمت اثر می‌گذارند.
برای استعلام، فقط متراژ کابل کافی است؟
خیر. متراژ بدون تعداد رشته، سطح مقطع، ولتاژ، هادی، روکش و شرایط نصب برای انتخاب و قیمت‌گذاری دقیق کافی نیست.
چطور از بولتیکال قیمت کابل و سیم بگیریم؟
خانواده محصول و تنوع موردنیاز را انتخاب و به سبد استعلام اضافه کنید. سپس متراژ، شرایط نصب، استاندارد و مدارک موردنیاز را ثبت کنید.
