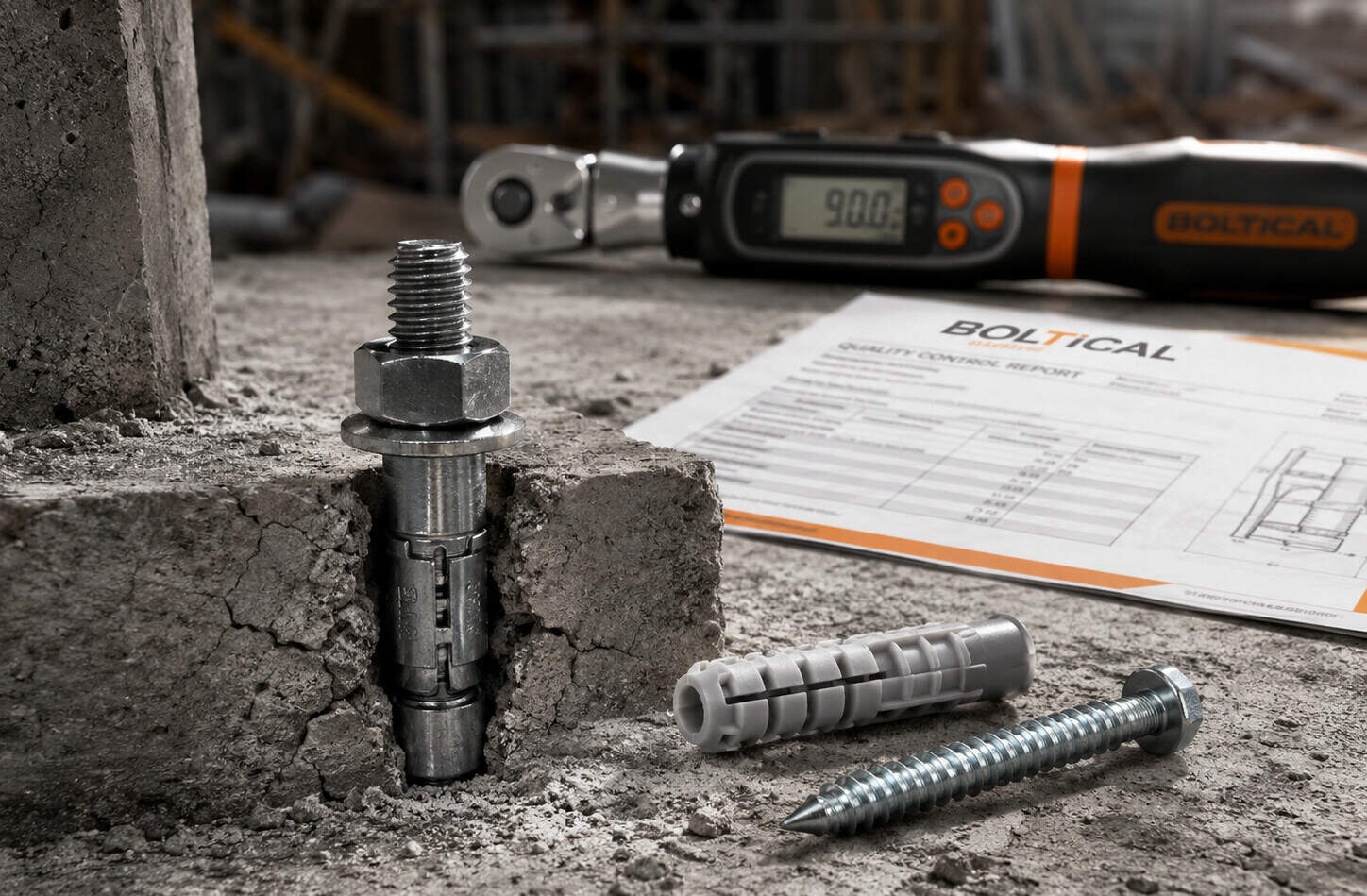

در مهندسی سازه و صنایع ساختمانی، انتخاب اجزای اتصال دهنده به اندازه طراحی خود سازه اهمیت دارد. جدال سنتی و مهندسی میان انتخاب انکربولت و رولپلاک برای تثبیت تجهیزات و قطعات روی سطوح بتنی، یکی از چالشهای همیشگی در کارگاههای عمرانی و خطوط تولید است. اشتباه در درک مرزهای فنی این دو قطعه، سالانه خسارات مالی و جانی جبرانناپذیری به بار میآورد؛ از سقوط نمای ساختمانها گرفته تا شکست اتصالات ماشینآلات سنگین تحت بارگذاریهای دینامیکی. در این راهنمای جامع از مجله تخصصی بولتیکال، مکانیزمهای انتقال بار، استانداردها، خطاهای رایج نصب و معیارهای کلیدی خرید این تجهیزات را از دیدگاه مهندسی بررسی میکنیم.
۱. تفاوتهای ساختاری و مکانیزم باربری انکربولت و رولپلاک
برای درک علت تفاوت فاحش در عملکرد این دو قطعه، ابتدا باید نگاهی به نحوه انتقال نیرو در عمق بتن داشته باشیم. رولپلاکها (عمدتاً از جنس پلیمر، نایلون یا پلاستیکهای مهندسی) برای بارهای سبک تا متوسط طراحی شدهاند. مکانیزم عملکرد آنها بر اساس انبساط ناشی از ورود پیچ و ایجاد اصطکاک با دیواره سوراخ بتن یا مصالح بنایی است. در مقابل، یک انکر مکانیکی یا رول بولت صنعتی، ساختاری تمامفلزی دارد و علاوه بر نیروی اصطکاکی گسترده، از مکانیزم کلیدبرش (تکیهگاهی) در انتهای غلاف خود برای قفل شدن در دل بتن بهره میبرد.
هنگامی که با بارهای سنگین، نیروهای کششی مستقیم (Tensile) یا بارهای برشی (Shear) مواجه هستیم، ساختار پلیمری رولپلاک دچار پدیده خزیدگی (Creep) تحت بار مداوم میشود. این در حالی است که انکربولتهای فولادی با گریدهای مقاومتی بالا، توانایی تحمل این بارها را بدون تغییر شکلهای بحرانی دارا هستند.
۲. انواع انکربولتهای صنعتی و کاربرد آنها در سازههای سنگین
انکربولتها بر اساس نحوه قرارگیری در بتن و ساختار عملکردی به دو دسته کلی تقسیم میشوند:
الف) انکربولتهای مکانیکی (Mechanical Anchors)
این دسته شامل رول بولتهای غلافی، انکرهای ضربهای (Drop-in) و انکرهای چشمپزشکی یا بارهای سنگین است. این قطعات بلافاصله پس از نصب و اعمال گشتاور سفتکاری (Torque) باربری خود را آغاز میکنند.
ب) انکربولتهای شیمیایی (Chemical Anchors)
این سیستم که به چسب کاشت میلگرد یا انکر شیمیایی نیز معروف است، شامل یک رود (Rod) رزوه شده فولادی و چسبهای دو جزئی پایه رزینی (اپوکسی، وینیل استر یا پلیاستر) است. انکر شیمیایی هیچگونه تنش انبساطی به بتن وارد نمیکند؛ بنابراین بهترین گزینه برای کاشت در لبههای بتن یا فواصل کم از یکدیگر است.
۳. جدول مقایسه فنی و مهندسی انکربولت و رولپلاک
در جدول زیر، تفاوتهای کلیدی این دو سیستم اتصال بر اساس معیارهای طراحی مؤسسه بتن آمریکا (ACI) و استانداردهای بینالمللی ارزیابی شده است:
| معیار ارزیابی | رولپلاک صنعتی (پلیمری/نایلونی) | انکربولت مکانیکی / شیمیایی |
|---|---|---|
| ظرفیت باربری (وزنی) | سبک تا متوسط (عموماً زیر ۱۰۰ کیلوگرم) | سنگین تا فوق سنگین (چندین تن بر اساس گرید) |
| نوع بار قابل تحمل | فقط بارهای استاتیکی و مرده | بارهای دینامیکی، لرزهای (زلزله) و باد |
| استانداردهای مرجع | استانداردهای عمومی اتصالات سبک | DIN 2510, ASTM F1554, ETA (European Technical Assessment) |
| رفتار در بتن ترکدار | غیرقابل استفاده (ریسک بالای خارج شدن) | دارای گریدهای تایید شده برای بتن ترکدار (Cracked Concrete) |
| پوششهای حفاظتی | مقاوم به خوردگی ذاتی (پلیمر)، پیچ گالوانیزه | گالوانیزه گرم، داكرومات، استنلس استیل (۳۱۶ و ۳۰۴) |
۴. گریدها و استانداردهای متریال در اتصالات سنگین بتنی
در پروژههای صنعتی ایران، یکی از بزرگترین خطاها، خرید اتصالات بدون توجه به گرید فولاد است. انکربولتها معمولاً طبق استاندارد ASTM F1554 در سه گرید ۳۶، ۵۵ و ۱۰۵ یا استانداردهای ISO/DIN در گریدهای ۵.۶، ۸.۸ و ۱۰.۹ تولید میشوند. هرچه عدد گرید بالاتر باشد، تنش تسلیم و استحکام کششی نهایی انکر بیشتر است.
نکته متالورژیکی: در محیطهای مرطوب یا صنایع اسیدی (مانند پتروشیمیهای جنوب ایران)، استفاده از انکربولتهای فولاد کربنی معمولی حتی با پوشش گالوانیزه سرد، یک اشتباه استراتژیک است. در این مناطق باید از پوششهای داكرومات یا انکرهای استنلس استیل گرید ۳۱۶ استفاده شود.
۵. خطاهای رایج نصب در کارگاههای عمرانی ایران
حتی اگر بهترین گرید انکربولت و رولپلاک را خریداری کرده باشید، یک خطای کوچک در فرآیند نصب میتواند راندمان اتصال را تا ۸۰ درصد کاهش دهد. کارشناسان کنترل کیفیت (QC) باید چکلیست زیر را در کارگاه الزامی کنند:
- عدم پاکسازی سوراخ (Dust Cleaning): پودر بتن باقیمانده در انتهای سوراخ، مانند یک روانکننده عمل کرده و مانع از درگیری کامل غلاف انکر یا چسب با دیواره بتن میشود. استفاده از برس سیمی و دمنده هوا الزامی است.
- استفاده از مته با سایز اشتباه: سایز مته باید دقیقاً با قطر بدنه انکر (نه قطر رزوه) هماهنگ باشد. سوراخ بزرگتر یعنی عدم ایجاد اصطکاک و شکست فوری اتصال.
- اعمال گشتاور بیش از حد (Over-Torquing): سفت کردن بیش از حد مهره انکر مکانیکی، تنشهای پسماند شدیدی در بتن ایجاد کرده و منجر به قلوهکن شدن (Concrete Pryout) بتن اطراف انکر میشود.
۶. راهنمای گامبهگام انتخاب اتصال مناسب برای پروژه
برای اینکه در زمان تدارکات پروژه دچار سردرگمی نشوید، این الگوریتم ساده را دنبال کنید:
۱. تعیین وزن و ماهیت بار: اگر بار زیر ۵۰ کیلوگرم و ثابت است (مانند داکتهای برق، تجهیزات سبک دکوراسیون)، رولپلاکهای باکیفیت نایلونی گزینهای اقتصادی هستند. اگر بار بالای ۱۰۰ کیلوگرم، حرکتی یا ارتعاشی است (مانند ریل آسانسور، بیسپلیت سوله، پایههای جرثقیل)، الزاماً باید از انکر بولت استفاده کنید.
۲. بررسی وضعیت بتن: برای بتنهای قدیمی، ترکدار یا مقاومت فشاری پایین (کمتر از C20/25)، انکرهای شیمیایی باکیفیت به انکرهای مکانیکی ارجحیت دارند.
۳. اصالتسنجی و گواهی متریال: از خرید اقلام بدون مارک و فاقد گواهی متریال (Material Test Report) خودداری کنید. قطعات تقلبی بازاری معمولاً از فولادهای بازیافتی و بدون عملیات حرارتی استاندارد ساخته میشوند.
۷. پرسشهای متداول (FAQ)
۱. آیا میتوان از رولپلاکهای فلزی به جای انکربولت در سازههای سنگین استفاده کرد؟
خیر. رولپلاکهای فلزی (که گاهی در بازار به آنها انکر سبک هم میگویند) عمق کاشت بسیار کمی دارند و برای بارهای با ماهیت سازهای یا دینامیکی طراحی نشدهاند. در پروژههای سنگین، استفاده از آنها نقض صریح مقررات ملی ساختمان است.
۲. از کجا بفهمیم انکربولت خریداری شده اصالت فنی دارد؟
انکربولتهای استاندارد دارای حک مشخصات (شامل گرید و سایز) روی بدنه یا انتهای پیچ هستند. همچنین فروشنده معتبر باید سرتیفیکیت آزمایشگاه متالورژی را همراه با محموله ارسال کند.
۳. عمر مفید اتصالات کاشتنی چقدر است؟
در صورت انتخاب درست پوشش (مانند گالوانیزه گرم برای محیطهای باز و استنلس استیل برای محیطهای شرجی) و نصب اصولی، عمر مفید این اتصالات با عمر مفید سازه بتنی (بالای ۵۰ سال) برابری میکند.
نتیجهگیری و مشاوره فنی خرید
مرز میان یک اتصال ایمن و یک فاجعه مهندسی، در جزئیات فنی انتخاب انکربولت و رولپلاک نهفته است. در پروژههای صنعتی و ساختمانی ایران، خرید بر اساس قیمت بدون در نظر گرفتن گرید متریال، پوشش ضدخوردگی و استانداردهای DIN/ASTM، راندمان کل پروژه را به خطر میاندازد.
برند بولتیکال به عنوان مرجع تخصصی و پلتفرم تأمین B2B اتصالات صنعتی، آماده است تا لیست خرید، دفترچه محاسبات فنی یا نقشههای اجرایی شما را بررسی کرده و بهترین گزینههای انکربولت مکانیکی و شیمیایی را با ضمانت کیفیت و سرتیفیکیت معتبر تأمین کند. جهت دریافت مشاوره فنی و استعلام قیمت پروژهای، با کارشناسان متالورژی و سازه ما در بولتیکال تماس بگیرید.
