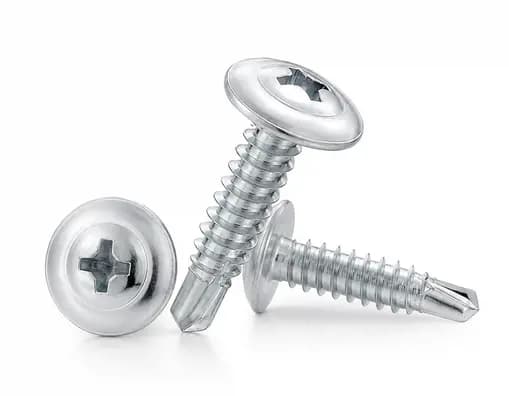

پیچ سرمته واشردار چهارسو چیست؟
پیچ سرمته واشردار چهارسو نوعی Self-Drilling Screw است که نوک آن مانند مته طراحی شده، روی بدنه رزوه خودکار دارد و از قسمت سر با پیچ‌گوشتی یا بیت چهارسو ـ معمولاً Phillips ـ بسته می‌شود. فرم پهن یا واشرمانند زیر سر پیچ باعث افزایش سطح تماس با ورق می‌شود و در بسیاری از اتصالات ورق فلزی، پروفیل سبک، کانال، قاب و قطعات مونتاژی کاربرد دارد.
این محصول در بازار ایران با نام‌های پیچ سرمته واشردار، پیچ مته‌ای واشردار، پیچ سرمته چهارسو، پیچ سرمته فیلیپس و پیچ واشردار نوک مته شناخته می‌شود.
پیچ سرمته واشردار زیرمجموعه خانواده پیچ خودکار و سرمته است، اما با پیچ خودکار نوک‌تیز تفاوت دارد. وجود نوک مته باعث می‌شود پیچ در محدوده ظرفیت طراحی‌شده خود بتواند عملیات سوراخ‌کاری و ایجاد اتصال را در یک مرحله انجام دهد.
تفاوت پیچ سرمته واشردار با پیچ خودکار چیست؟
اصطلاح «خودکار» و «سرمته» در بازار گاهی به‌جای یکدیگر استفاده می‌شوند، اما از نظر عملکرد یکی نیستند.
| ویژگی | پیچ سرمته واشردار | پیچ خودکار معمولی |
| نوک مته | دارد | معمولاً ندارد |
| ایجاد رزوه | بله | بله |
| سوراخ‌کاری فلز | در محدوده ظرفیت مته | معمولاً نیازمند سوراخ اولیه |
| کاربرد رایج | ورق و پروفیل فلزی | ورق نازک، پلاستیک و قطعات مختلف |
برای شناخت دقیق‌تر تفاوت این دو خانواده، راهنمای انتخاب پیچ سرمته و ظرفیت حفاری جزئیات فنی بیشتری درباره مته، رزوه و نحوه نصب ارائه می‌کند.
منظور از واشردار در این پیچ چیست؟
در بازار ایران عبارت «واشردار» معمولاً برای پیچ‌هایی استفاده می‌شود که سر آن‌ها سطح اتکای نسبتاً بزرگ و واشرمانند دارد یا مجموعه سر پیچ برای پخش بهتر فشار روی ورق طراحی شده است.
این اصطلاح را نباید با واشر آب‌بندی EPDM پیچ‌های شیروانی اشتباه گرفت. پیچ سرمته چهارسو واشردار عمومی الزاماً دارای واشر لاستیکی آب‌بندی نیست.
اگر هدف اتصال ورق سقف و جلوگیری از نفوذ آب است، بهتر است مستقیماً خانواده پیچ شیروانی سرمته‌ای واشردار بررسی شود؛ زیرا آن محصولات برای اتصال سقفی و استفاده از واشر آب‌بندی طراحی شده‌اند.
استاندارد پیچ سرمته چهارسو
یکی از استانداردهای مهم جاری برای این فرم، ISO 15481 با عنوان Cross Recessed Pan Head Drilling Screws with Tapping Screw Thread است. این استاندارد مشخصاً پیچ‌های سرمته با سر Pan و حفره صلیبی را پوشش می‌دهد.
در بازار همچنان عبارت DIN 7504-N برای پیچ سرمته سرگرد یا Pan Head چهارسو استفاده می‌شود. در سفارش صنعتی بهتر است فقط به نام DIN اکتفا نشود و مشخصات واقعی شامل قطر، طول، نوع سر، نوع درایو، متریال، پوشش و ظرفیت حفاری نیز ثبت شوند.
پیچ سرمته واشردار چهارسو برای چه کاربردهایی استفاده می‌شود؟
این پیچ بیشتر در اتصال‌هایی استفاده می‌شود که سرعت مونتاژ، دسترسی با پیچ‌گوشتی برقی و عدم نیاز به مهره اهمیت دارد.
- اتصال ورق فلزی به پروفیل سبک
- مونتاژ کانال و داکت فلزی
- ساخت تابلو و جعبه فلزی
- اتصال براکت‌های سبک
- مونتاژ تجهیزات تهویه
- اتصالات ورق‌کاری
- ساخت کابین و محفظه فلزی
- پروفیل‌های سبک فلزی
- تجهیزات الکتریکی و مکانیکی
- مونتاژ قطعات صنعتی با ضخامت محدود
تفاوت پیچ سرمته چهارسو با پیچ شیروانی بکسی
اگرچه هر دو محصول نوک مته دارند، کاربرد و فرم سر آن‌ها متفاوت است.
| ویژگی | سرمته واشردار چهارسو | سرمته شیروانی شش‌گوش |
| درایو | Phillips / چهارسو | Hex / بکس |
| کاربرد اصلی | مونتاژ ورق و پروفیل | سقف، نما و ورق‌های ساختمانی |
| واشر EPDM | الزاماً ندارد | در مدل آب‌بندی معمولاً دارد |
| ابزار نصب | بیت چهارسو | بکس |
برای سقف، ساندویچ پانل یا اتصال‌هایی که آب‌بندی بخشی از طراحی است، از پیچ عمومی واشردار چهارسو به‌عنوان جایگزین مستقیم پیچ شیروانی استفاده نکنید.
قطرهای رایج پیچ سرمته واشردار
در بازار ایران قطرهای حدود 4.2 و 4.8 میلی‌متر در این خانواده بسیار شناخته‌شده هستند و طول‌های مختلف برای ضخامت‌های متفاوت اتصال عرضه می‌شوند.
با این حال برای دیتابیس محصول و سفارش پروژه‌ای نباید فقط براساس سایزبندی متداول بازار تنوع ایجاد شود. هر قطر و طول باید با مشخصات واقعی سازنده، استاندارد و ظرفیت حفاری همان پیچ تطبیق داده شود.
طول پیچ چگونه انتخاب می‌شود؟
طول مناسب باید مجموع ضخامت قطعات اتصال را پوشش دهد و پس از عبور نوک مته، طول کافی از رزوه در زیرسازه درگیر شود.
پیچ کوتاه ممکن است درگیری رزوه کافی ایجاد نکند و پیچ بیش از حد بلند نیز می‌تواند در پشت مجموعه مزاحمت ایجاد کند یا هزینه اتصال را افزایش دهد.
برای انتخاب طول، حداقل این موارد را مشخص کنید:
- ضخامت ورق رویی
- ضخامت پروفیل یا زیرسازه
- تعداد لایه‌های اتصال
- طول موردنیاز درگیری رزوه
- فضای آزاد پشت اتصال
ظرفیت حفاری مهم‌تر از ظاهر پیچ است
دو پیچ سرمته با قطر و طول ظاهراً مشابه ممکن است ظرفیت حفاری یکسانی نداشته باشند. شکل نوک مته، طول Drill Point، سختی پیچ و طراحی سازنده تعیین می‌کنند پیچ چه ضخامت فلزی را می‌تواند سوراخ کند.
بنابراین انتخاب محصول فقط با عبارت‌هایی مانند «پیچ سرمته 4.2×25» کامل نیست. در خرید صنعتی باید ضخامت واقعی مجموعه فلزی و Drill Capacity محصول نیز بررسی شوند.
آیا پیچ سرمته برای فولاد ضخیم مناسب است؟
فقط در محدوده ظرفیت اعلام‌شده همان پیچ. اگر ضخامت زیرسازه از ظرفیت مته بیشتر باشد، نوک پیچ ممکن است داغ شود، کند شود یا قبل از تکمیل سوراخ آسیب ببیند.
در چنین شرایطی ممکن است نیاز به پیچ با Drill Point قوی‌تر، قطر متفاوت یا روش پیش‌سوراخ‌کاری باشد.
جنس پیچ سرمته واشردار
بخش بزرگی از پیچ‌های سرمته چهارسو بازار از فولاد ساخته می‌شوند و پس از عملیات مناسب با پوشش سطحی عرضه می‌شوند.
متریال و عملیات حرارتی باید به‌گونه‌ای باشند که نوک مته توان سوراخ‌کاری متریال هدف را داشته باشد. نمی‌توان از روی ظاهر سفید یا براق پیچ، سختی یا کیفیت حفاری آن را تشخیص داد.
پوشش سطحی پیچ
آبکاری روی یکی از پوشش‌های رایج این خانواده است. پوشش علاوه بر ظاهر محصول، بخشی از حفاظت خوردگی پیچ را ایجاد می‌کند.
اما عبارت‌هایی مانند «پیچ سفید» یا «پیچ زرد» به‌تنهایی برای مشخص کردن سیستم پوشش کافی نیستند. برای سفارش‌های صنعتی نوع پوشش و در صورت نیاز الزامات مقاومت خوردگی باید مشخص شوند.
پیچ سرمته واشردار برای محیط بیرونی مناسب است؟
این موضوع به سیستم پوشش و شرایط محیطی بستگی دارد. صرف وجود آبکاری روی به معنی مناسب بودن محصول برای سال‌ها استفاده در فضای باز یا محیط خورنده نیست.
برای اتصال‌های خارجی، رطوبت، کلرید، مواد شیمیایی و مدت سرویس باید در انتخاب پوشش بررسی شوند.
نوع درایو؛ چهارسو یا Phillips
در بازار ایران به Cross Recess معمولاً «چهارسو» گفته می‌شود. در بسیاری از پیچ‌های این گروه فرم درایو Phillips است و سایز بیت باید با حفره سر پیچ تطابق داشته باشد.
استفاده از بیت نامناسب باعث Cam-Out، خوردگی لبه‌های حفره، لغزش ابزار و کاهش کنترل گشتاور نصب می‌شود.
چرا سر واشردار برای ورق مناسب است؟
سطح اتکای بزرگ‌تر زیر سر پیچ می‌تواند فشار را روی مساحت بیشتری از ورق پخش کند و احتمال فرورفتگی موضعی را نسبت به برخی سرهای کوچک کاهش دهد.
با این حال اگر ورق بسیار نازک باشد یا پیچ بیش از حد سفت شود، حتی سر واشردار نیز می‌تواند باعث تغییر شکل ورق شود.
گشتاور نصب پیچ سرمته
برای تمام پیچ‌های سرمته واشردار یک Torque ثابت وجود ندارد. گشتاور مناسب به قطر پیچ، ضخامت اتصال، متریال، پوشش، نوع درایو و شرایط ابزار بستگی دارد.
سفت کردن بیش از حد می‌تواند رزوه ایجادشده در ورق را هرز کند یا ورق را تغییر شکل دهد. گشتاور کم نیز ممکن است اتصال را به‌درستی Seat نکند.
سرعت دریل در نصب چه اهمیتی دارد؟
نوک پیچ در مرحله حفاری مانند یک ابزار برشی عمل می‌کند. سرعت و فشار نامناسب می‌توانند باعث افزایش حرارت و کاهش عمر نوک مته شوند.
سرعت مناسب باید با قطر پیچ، نوع فولاد و ظرفیت مته محصول هماهنگ باشد. در پروژه‌های تکرارشونده بهتر است تنظیم ابزار طبق دیتاشیت سازنده انجام شود.
تفاوت پیچ سرمته سرگرد با سرخزینه
پیچ سرمته واشردار یا Pan Head پس از نصب روی سطح باقی می‌ماند. در مقابل، پیچ سرخزینه برای قرار گرفتن سر پیچ داخل حفره مخروطی و ایجاد سطح نزدیک به Flush طراحی شده است.
اگر قطعه دارای سوراخ خزینه باشد یا بیرون‌زدگی سر پیچ قابل قبول نباشد، مدل سرخزینه گزینه مناسب‌تری برای بررسی است.
کنترل کیفیت پیچ سرمته واشردار
در سفارش‌های صنعتی، ظاهر پیچ به‌تنهایی معیار QC نیست. بسته به کاربرد می‌توان موارد زیر را بررسی کرد:
- قطر خارجی رزوه
- طول پیچ
- گام رزوه
- ابعاد سر
- نوع و سایز درایو
- هندسه نوک مته
- ظرفیت حفاری
- خواص مکانیکی
- کیفیت پوشش
- ضخامت پوشش در صورت الزام
- آزمون عملکرد حفاری در صورت نیاز پروژه
اشتباهات رایج در خرید پیچ سرمته چهارسو
- یکی دانستن پیچ سرمته با پیچ خودکار نوک‌تیز
- انتخاب فقط براساس طول پیچ
- نادیده گرفتن ظرفیت حفاری
- استفاده برای ورق ضخیم‌تر از توان نوک مته
- یکی دانستن واشر سر پیچ با واشر EPDM آب‌بندی
- استفاده از بیت چهارسوی نامناسب
- بستن پیچ با گشتاور بیش از حد
- انتخاب پوشش بدون توجه به محیط نصب
- استفاده از این مدل به‌جای پیچ شیروانی در اتصال آب‌بندی
- خرید صرفاً بر اساس عبارت «پیچ سرمته سفید» بدون مشخصات فنی
برای استعلام چه اطلاعاتی ثبت کنیم؟
برای دریافت پیشنهاد دقیق، بهتر است اطلاعات زیر همراه درخواست ثبت شوند:
- قطر پیچ
- طول پیچ
- نوع سر: Washer / Pan Head
- درایو: Phillips / چهارسو
- ضخامت ورق رویی
- ضخامت زیرسازه
- ظرفیت حفاری موردنیاز
- متریال پیچ
- نوع پوشش
- شرایط محیطی
- تعداد سفارش
- استاندارد موردنیاز
- مدارک یا آزمون‌های موردنیاز پروژه
خرید پیچ سرمته واشردار چهارسو از بولتیکال
قیمت پیچ سرمته واشردار چهارسو به قطر، طول، جنس، پوشش، ظرفیت حفاری، برند یا مبدا تأمین و تعداد سفارش وابسته است. برای خرید صنعتی فقط سایز ظاهری پیچ را مبنا قرار ندهید؛ ضخامت اتصال و توان واقعی مته نیز باید مشخص باشند.
تنوع مناسب را انتخاب و تعداد موردنیاز را به سبد استعلام اضافه کنید. مشخصات سفارش و امکان تأمین بررسی می‌شود و سپس قیمت و پیش‌فاکتور در اختیار خریدار قرار می‌گیرد.
روش ثبت سفارش و دریافت قیمت در راهنمای خرید و استعلام بولتیکال توضیح داده شده است.
سؤالات متداول پیچ سرمته واشردار چهارسو
پیچ سرمته واشردار چهارسو چیست؟
پیچی با نوک مته، رزوه خودکار و سر پهن چهارسو است که برای سوراخ‌کاری و اتصال ورق و پروفیل فلزی در یک مرحله استفاده می‌شود.
آیا پیچ سرمته واشردار همان پیچ شیروانی است؟
خیر. پیچ شیروانی معمولاً سر شش‌گوش و واشر آب‌بندی EPDM دارد. مدل چهارسو واشردار بیشتر در مونتاژ ورق و پروفیل استفاده می‌شود و الزاماً آب‌بندی نیست.
استاندارد ISO 15481 چیست؟
ISO 15481 استاندارد پیچ‌های سرمته با رزوه خودکار، سر Pan و حفره Cross Recessed است و یکی از مراجع فنی مهم این خانواده محسوب می‌شود.
DIN 7504-N برای چه پیچی استفاده می‌شود؟
این نام در بازار برای پیچ سرمته سرگرد یا Pan Head چهارسو استفاده می‌شود. در خرید صنعتی بهتر است علاوه بر DIN، ابعاد و مشخصات فنی کامل محصول ثبت شوند.
پیچ سرمته 4.2 برای چه ضخامت ورقی مناسب است؟
فقط از روی قطر 4.2 نمی‌توان ظرفیت حفاری را مشخص کرد. Drill Point و مشخصات سازنده تعیین می‌کنند پیچ چه ضخامت فلزی را می‌تواند سوراخ کند.
آیا پیچ سرمته نیاز به سوراخ اولیه دارد؟
در صورتی که ضخامت و جنس زیرسازه داخل ظرفیت حفاری همان پیچ باشد، معمولاً مرحله جداگانه پیش‌سوراخ‌کاری لازم نیست.
چه طولی برای پیچ سرمته مناسب است؟
طول باید ضخامت تمام لایه‌های اتصال را پوشش دهد و پس از حفاری، رزوه کافی با زیرسازه درگیر شود.
آیا مدل واشردار چهارسو ضد آب است؟
خیر، عبارت واشردار به‌تنهایی به معنی آب‌بندی نیست. برای اتصال آب‌بندی باید نوع واشر و وجود EPDM یا سیستم Seal مناسب مشخص شود.
برای استعلام قیمت چه مشخصاتی ارسال کنیم؟
قطر، طول، ضخامت ورق و زیرسازه، ظرفیت حفاری، متریال، پوشش، تعداد و استاندارد موردنیاز را ثبت کنید.
