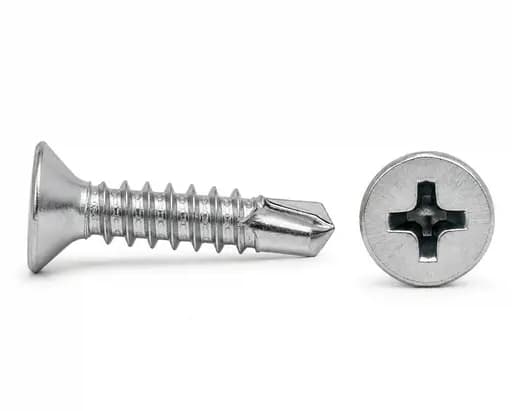

پیچ سرمته سرتخت چهارسو فولادی چیست؟
پیچ سرمته سرتخت چهارسو فولادی نوعی Self-Drilling Screw است که نوک آن مانند مته طراحی شده، روی بدنه رزوه خودکار دارد و سر آن از نوع تخت یا خزینه‌ای است. این طراحی اجازه می‌دهد پیچ در محدوده ظرفیت حفاری خود از ورق یا پروفیل فلزی عبور کند و سپس با ایجاد درگیری رزوه، اتصال را بدون مهره تکمیل کند.
در بازار ایران این محصول با نام‌های پیچ سرتخت سرمته، پیچ سرمته سرخزینه، پیچ مته‌ای سرتخت، پیچ سرمته چهارسو و DIN 7504-P نیز شناخته می‌شود.
تفاوت اصلی این محصول با پیچ سرمته سرگرد یا واشردار در فرم سر آن است. سر Countersunk برای نشستن داخل محل خزینه طراحی شده و در صورت طراحی صحیح قطعه، سطح نهایی اتصال تقریباً هم‌سطح می‌شود.
این محصول زیرمجموعه پیچ‌های خودکار و سرمته بولتیکال است و این صفحه مشخصاً روی مدل فولادی + سرخزینه + چهارسو + نوک مته تمرکز دارد.
استاندارد پیچ سرمته سرتخت چهارسو چیست؟
مرجع بین‌المللی جاری مهم برای این فرم ISO 15482 با عنوان Cross Recessed Countersunk Head Drilling Screws with Tapping Screw Thread است. این استاندارد فرم سر خزینه، درایو صلیبی و ساختار پیچ سرمته دارای رزوه خودکار را پوشش می‌دهد.
در بازار ایران همچنان اصطلاح DIN 7504-P بسیار شناخته‌شده است. DIN 7504 قدیمی امروز استاندارد جاری محسوب نمی‌شود و خانواده ISO 15480 تا ISO 15483 جایگزین فرم‌های مختلف آن شده‌اند؛ بااین‌حال حفظ عبارت DIN 7504-P در نام بازار و استعلام‌ها برای شناسایی محصول مفید است.
بنابراین در سفارش حرفه‌ای بهتر است مشخصات محصول به شکل «پیچ سرمته سرتخت چهارسو، فرم مطابق ISO 15482 / نام بازار DIN 7504-P» همراه با ابعاد و مشخصات واقعی نوشته شود.
سرتخت یا سرخزینه؛ منظور کدام است؟
در بازار ایران برای این فرم هم عبارت «سرتخت» و هم «سرخزینه» استفاده می‌شود. از نظر فنی اصطلاح Countersunk Head دقیق‌تر است؛ یعنی سر پیچ شکلی مخروطی دارد که برای نشستن در یک سوراخ خزینه‌شده طراحی شده است.
وقتی محل نصب خزینه مناسب داشته باشد، سطح بالایی سر پیچ می‌تواند تقریباً هم‌سطح قطعه قرار بگیرد. همین ویژگی این پیچ را از مدل‌های Pan Head و Washer Head متمایز می‌کند.
پیچ سرمته سرتخت چه کاربردی دارد؟
این محصول برای اتصال‌هایی مناسب است که هم سرعت نصب پیچ سرمته موردنیاز است و هم بیرون‌زدگی زیاد سر پیچ روی سطح مطلوب نیست.
- اتصال ورق فلزی به پروفیل سبک
- مونتاژ قاب و فریم فلزی
- اتصال براکت‌های دارای سوراخ خزینه
- ساخت جعبه و محفظه فلزی
- مونتاژ تابلو و تجهیزات الکتریکی
- تجهیزات تهویه و کانال‌سازی
- قطعات ماشین‌آلات با نیاز به سطح صاف‌تر
- اتصالات فلزی دکوراتیو و نمایان
- ساخت تجهیزات فروشگاهی و قفسه‌های فلزی
- مونتاژ ورق‌هایی که عبور قطعه یا پنل روی سر پیچ اهمیت دارد
تفاوت پیچ سرمته سرتخت با پیچ سرمته واشردار چهارسو
| ویژگی | سرمته سرتخت چهارسو | سرمته واشردار چهارسو |
| فرم سر | Countersunk / خزینه | Pan / Washer Head |
| سطح نهایی | هم‌سطح یا نزدیک به سطح | سر پیچ روی سطح باقی می‌ماند |
| سطح اتکا | مخروط خزینه | سطح پهن‌تر زیر سر |
| کاربرد اصلی | قطعات دارای سوراخ خزینه | ورق و مونتاژ عمومی |
| واشر EPDM | به‌صورت معمول ندارد | مدل عمومی الزاماً ندارد |
اگر هدف اصلی توزیع فشار روی یک ورق نازک است، مدل واشردار می‌تواند مناسب‌تر باشد. اگر هم‌سطح بودن سر اتصال اهمیت دارد، مدل سرخزینه انتخاب منطقی‌تری است.
تفاوت پیچ سرمته سرتخت با پیچ خودکار سرتخت
وجود فرم سر یکسان به معنی عملکرد یکسان نیست. پیچ خودکار سرتخت معمولاً برای ایجاد رزوه در سوراخ موجود یا متریال مناسب طراحی می‌شود، در حالی که پیچ سرمته در نوک خود لبه‌های برشی مخصوص حفاری دارد.
در محدوده ظرفیت تعیین‌شده برای محصول، نوک مته می‌تواند مرحله سوراخ‌کاری جداگانه را حذف کند. برای مطالعه مکانیزم این خانواده، راهنمای انتخاب پیچ سرمته و ظرفیت حفاری اطلاعات تکمیلی ارائه می‌دهد.
چرا ظرفیت حفاری در انتخاب این پیچ مهم است؟
مهم‌ترین اشتباه در خرید پیچ‌های سرمته، انتخاب فقط بر اساس قطر و طول است. نوک مته باید توانایی عبور از ضخامت واقعی فلز را داشته باشد.
دو پیچ با سایز اسمی مشابه می‌توانند به دلیل تفاوت هندسه Drill Point، سختی یا طراحی سازنده، ظرفیت حفاری متفاوتی داشته باشند.
برای انتخاب محصول این اطلاعات را مشخص کنید:
- ضخامت ورق رویی
- ضخامت زیرسازه
- تعداد لایه‌های فلزی
- جنس زیرسازه
- ظرفیت حفاری موردنیاز
اگر مجموع ضخامت فلز از ظرفیت Drill Point بیشتر باشد، پیچ ممکن است قبل از ایجاد سوراخ کامل داغ یا کند شود و نوک مته آسیب ببیند.
طول پیچ سرمته چگونه انتخاب می‌شود؟
طول پیچ باید ضخامت کل اجزای اتصال را پوشش دهد و پس از عبور نوک مته، رزوه کافی برای درگیری با زیرسازه وجود داشته باشد.
پیچ بیش از حد کوتاه می‌تواند درگیری ناکافی ایجاد کند؛ مدل بسیار بلند نیز ممکن است از پشت قطعه بیش از اندازه بیرون بزند یا با اجزای داخلی مجموعه تداخل داشته باشد.
در هنگام انتخاب طول، محل قرارگیری سرخزینه نیز باید در نظر گرفته شود؛ زیرا طول پیچ‌های Countersunk معمولاً از سطح بالایی سر اندازه‌گیری می‌شود.
ابعاد محل خزینه چرا اهمیت دارد؟
برای اینکه سر پیچ به‌درستی داخل قطعه بنشیند، سوراخ و محل خزینه باید با فرم هندسی سر پیچ سازگار باشند. خزینه کم‌عمق باعث بیرون ماندن سر پیچ می‌شود و خزینه بیش از حد نیز می‌تواند سطح اتکای مناسب را کاهش دهد.
در قطعات بسیار نازک ممکن است ضخامت کافی برای ایجاد خزینه کامل وجود نداشته باشد. در این شرایط باید بررسی شود که استفاده از سرخزینه اساساً برای اتصال مناسب است یا یک فرم سر دیگر عملکرد بهتری خواهد داشت.
جنس پیچ؛ فولاد کربنی
این صفحه به مدل‌های فولادی اختصاص دارد. پیچ‌های Self-Drilling فولادی معمولاً با فرایند سخت‌کاری متناسب تولید می‌شوند تا نوک پیچ توانایی انجام عملیات حفاری و رزوه‌زنی را داشته باشد.
عبارت «فولادی» به‌تنهایی کیفیت، سختی یا ظرفیت حفاری را مشخص نمی‌کند. در سفارش‌های صنعتی مشخصات مکانیکی و عملکرد محصول باید از دیتاشیت سازنده یا مدارک سفارش بررسی شوند.
بولتیکال در همین خانواده یک مدل سرمته سرتخت فیلیپس استیل نیز دارد که برای شرایط خوردگی متفاوت قابل بررسی است؛ صفحه حاضر فقط روی مدل فولادی تمرکز دارد.
پوشش پیچ سرمته فولادی
پیچ فولادی برای جلوگیری از خوردگی سطحی معمولاً با سیستم‌های پوششی مناسب عرضه می‌شود. آبکاری روی سفید یا زرد در بازار این خانواده رایج است، اما رنگ ظاهری نباید جای مشخصات واقعی پوشش را بگیرد.
اگر اتصال در محیط مرطوب، فضای باز یا محیط خورنده کار می‌کند، نوع پوشش و الزامات مقاومت خوردگی باید هنگام RFQ مشخص شوند.
یک پیچ Zinc Plated عمومی الزاماً برای شرایط شدید فضای باز یا محیط‌های صنعتی خورنده انتخاب مناسبی نیست.
آیا این پیچ برای MDF و چوب هم مناسب است؟
محصول اصلی برای حفاری و اتصال فلز طراحی شده است. اگر قرار است پیچ در MDF، چوب یا ترکیب چوب و فلز استفاده شود، نوع اتصال و هندسه محصول باید جداگانه بررسی شود.
وجود نوک مته دلیل نمی‌شود که پیچ برای تمام متریال‌ها بهترین انتخاب باشد. پیچ‌های مخصوص چوب و MDF هندسه رزوه و عملکرد متفاوتی دارند.
آیا پیچ سرمته سرتخت نیاز به پیش‌سوراخ‌کاری دارد؟
اگر جنس و ضخامت زیرسازه داخل ظرفیت حفاری همان پیچ باشند، هدف اصلی Self-Drilling Screw حذف مرحله جداگانه پیش‌سوراخ‌کاری است.
در فلز ضخیم‌تر از ظرفیت پیچ، متریال‌های سخت، اتصال‌های دقیق یا شرایط خاص ممکن است پیش‌مته یا روش دیگری لازم باشد. تصمیم باید از روی دیتاشیت محصول و شرایط واقعی اتصال گرفته شود.
چهارسو یا Phillips چیست؟
در بازار ایران به Cross Recess معمولاً «چهارسو» گفته می‌شود و در بسیاری از نمونه‌های تجاری این پیچ، درایو Phillips استفاده می‌شود.
سایز بیت باید دقیقاً با حفره سر پیچ هماهنگ باشد. بیت کوچک، فرسوده یا نامتناسب باعث لغزش، Cam-Out و خوردگی درایو می‌شود و کنترل گشتاور را کاهش می‌دهد.
گشتاور نصب چگونه تعیین می‌شود؟
عدد واحدی برای گشتاور تمام پیچ‌های سرمته سرتخت وجود ندارد. قطر پیچ، جنس فولاد، ضخامت قطعات، نوع رزوه، پوشش و شرایط ابزار روی Torque مناسب اثر دارند.
سفت کردن بیش از حد می‌تواند رزوه ایجادشده در ورق را هرز کند یا سرخزینه را بیش از حد داخل قطعه فرو ببرد. گشتاور کم نیز ممکن است اجازه نشستن کامل سر پیچ را ندهد.
سرعت ابزار هنگام حفاری
نوک پیچ در مرحله اول مانند مته عمل می‌کند. سرعت بسیار بالا می‌تواند حرارت تولید کند و لبه‌های مته را زودتر فرسوده کند. فشار نامناسب نیز ممکن است باعث سر خوردن پیچ در شروع کار شود.
در مونتاژهای صنعتی تکرارشونده، تنظیم RPM، نیروی محوری و Torque ابزار بهتر است براساس مشخصات سازنده همان پیچ انجام شود.
کنترل کیفیت پیچ سرمته سرتخت فولادی
برای سفارش‌های صنعتی، کنترل محصول می‌تواند بسته به پروژه شامل موارد زیر باشد:
- قطر و طول پیچ
- گام و هندسه رزوه
- ابعاد سر خزینه
- نوع Cross Recess
- هندسه نوک مته
- ظرفیت حفاری
- خواص مکانیکی
- کیفیت و ضخامت پوشش در صورت الزام
- کنترل ابعادی مطابق استاندارد یا Drawing
- آزمون عملکرد حفاری در سفارش‌های حساس
اشتباهات رایج در خرید پیچ سرتخت سرمته
- یکی دانستن Self-Drilling و Self-Tapping
- انتخاب فقط بر اساس قطر و طول
- نادیده گرفتن ظرفیت حفاری
- استفاده از پیچ در ورق ضخیم‌تر از توان مته
- عدم تطابق خزینه قطعه با فرم سر پیچ
- انتخاب مدل سرتخت برای ورق بسیار نازک بدون بررسی
- استفاده از بیت چهارسوی نامناسب
- فرض مناسب بودن آبکاری عمومی برای هر محیط
- سفت کردن بیش از حد و آسیب به محل خزینه
- خرید بر اساس عبارت DIN 7504-P بدون مشخص کردن سایر مشخصات فنی
برای استعلام قیمت چه اطلاعاتی لازم است؟
برای اینکه پیشنهاد قیمت براساس اتصال واقعی بررسی شود، بهتر است اطلاعات زیر ثبت شوند:
- استاندارد موردنیاز: ISO 15482 یا نام بازار DIN 7504-P
- قطر پیچ
- طول پیچ
- ضخامت ورق رویی
- ضخامت زیرسازه
- ظرفیت حفاری موردنیاز
- نوع Cross Recess یا بیت
- متریال: فولاد
- نوع پوشش
- تعداد
- شرایط محیطی نصب
- مدارک یا آزمون‌های موردنیاز پروژه
خرید پیچ سرمته سرتخت چهارسو فولادی از بولتیکال
قیمت این محصول به قطر، طول، ظرفیت حفاری، نوع فولاد، پوشش، کیفیت ساخت و تعداد سفارش وابسته است. بنابراین برای سفارش صنعتی بهتر است علاوه بر سایز پیچ، ضخامت واقعی ورق و زیرسازه نیز اعلام شود.
تنوع مناسب را انتخاب کنید و تعداد موردنیاز را به سبد استعلام اضافه کنید. مشخصات فنی و امکان تأمین بررسی می‌شود و پس از آن قیمت و پیش‌فاکتور سفارش اعلام خواهد شد.
برای آشنایی با روند سفارش می‌توانید راهنمای خرید و ثبت استعلام بولتیکال را مشاهده کنید.
سؤالات متداول پیچ سرمته سرتخت چهارسو فولادی
پیچ سرمته سرتخت چهارسو چه کاربردی دارد؟
برای اتصال ورق و پروفیل فلزی در مواردی استفاده می‌شود که هم حفاری مستقیم و هم نشستن سر پیچ داخل خزینه و ایجاد سطح نهایی صاف‌تر موردنیاز باشد.
DIN 7504-P چیست؟
نام شناخته‌شده قدیمی بازار برای پیچ سرمته سرتخت چهارسو است. خانواده DIN 7504 قدیمی Withdrawn شده و ISO 15482 مرجع جاری مهم این فرم است.
ISO 15482 مربوط به چه پیچی است؟
این استاندارد پیچ‌های سرمته با رزوه خودکار، سر Countersunk و حفره Cross Recessed را پوشش می‌دهد.
فرق پیچ سرتخت با پیچ سرگرد سرمته چیست؟
سر سرتخت داخل محل خزینه مینشیند و سطح صافتری ایجاد می‌کند؛ سرگرد یا Pan Head پس از نصب بالاتر از سطح قطعه باقی می‌ماند.
آیا پیچ سرمته سرتخت بدون پیش‌مته نصب می‌شود؟
در صورتی که ضخامت و جنس فلز داخل ظرفیت حفاری پیچ باشد معمولاً پیش‌سوراخ‌کاری جداگانه لازم نیست؛ برای ضخامتهای بیشتر باید مشخصات محصول بررسی شود.
آیا این پیچ همان پیچ خودکار سرتخت است؟
خیر. پیچ سرمته نوک مته‌ای برای حفاری دارد، در حالی که پیچ خودکار سرتخت معمولی الزاماً توان سوراخ‌کاری فلز را ندارد.
چرا سر پیچ بعد از نصب بیرون می‌ماند؟
ممکن است ابعاد یا عمق خزینه با سر پیچ هماهنگ نباشد، ورق ضخامت کافی نداشته باشد یا پیچ هنوز بهطور کامل Seat نشده باشد.
برای انتخاب طول پیچ چه اطلاعاتی لازم است؟
ضخامت مجموع قطعات، ضخامت زیرسازه، ظرفیت حفاری و طول لازم برای درگیری رزوه باید بررسی شوند.
برای استعلام قیمت چه مشخصاتی ارسال کنیم؟
قطر، طول، ضخامت ورق و زیرسازه، ظرفیت حفاری، پوشش، تعداد و استاندارد موردنیاز مهم‌ترین مشخصات اولیه هستند.
