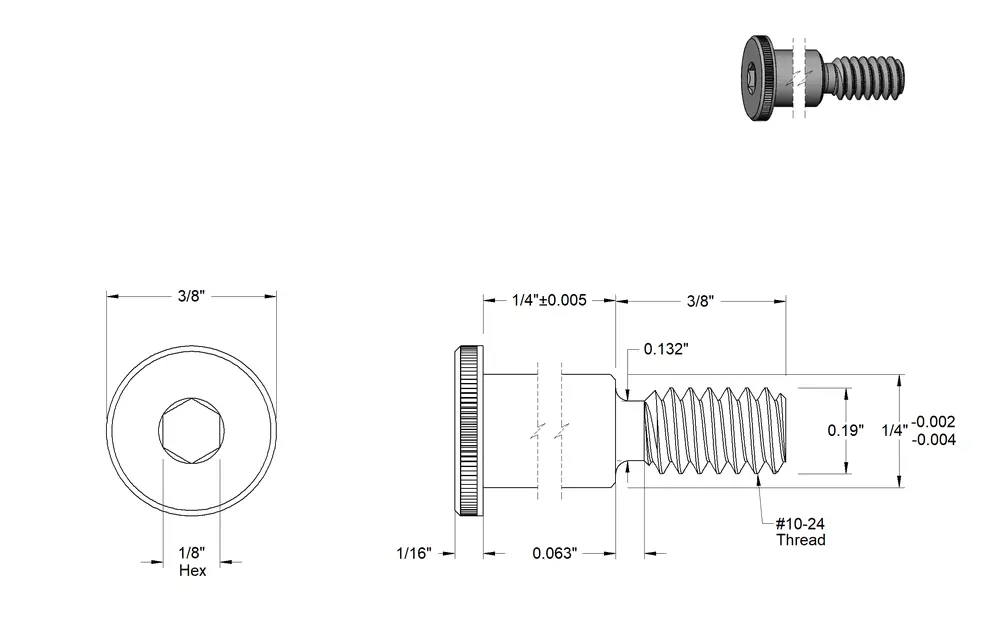

قطر شانه 1/4 اینچ، طول شانه 1/4 اینچ، رزوه 10-24
1 / 3
شماره سریال
1000006341
سیستم اندازه گیری
Inch
سایز رزوه
10
قطر سر پیچ
3/8"
ارتفاع سر پیچ
1/16"
تعداد دندانه در اینچ
24
ریز یا درشت بودن رزوه
Coarse
سایز درایو / اندازه جای ابزار
1/8"
سایز پیچ (معادل اعشاری)
0.190"
جنس پیچ
Black-Oxide Alloy Steel
پروفایل سر آلن
Ultra Low
استحکام کششی
140,000 psi
کلاس لقی یا تلرانس رزوه
Unified Standard Class 3A
جهت رزوه
Right Hand
نوع سیستم رزوه
UNC
نوع آچارخور
Hex
سختی
Rockwell C30
عملکرد
High Strength / Wear Resistant
کشور سازنده
United States
انطباق با DFARS
Specialty Metals Compliant (252.225-7009)
شماره طبقهبندی کنترل صادرات (ECCN)
EAR99
انطباق با REACH
REACH (EC 1907/2006) (01/21/2025, 247 SVHC) Compliant
انطباق با RoHS
RoHS 3 (2015/863/EU) Compliant
شماره Schedule B
731815.9000
واجد شرایط USMCA
Yes
نوع سر بست
Socket
طول رزوه
3/8"
بافت سر
Knurled
طول شانه
1/4"
قطر شانه
1/4"
تناسب شانه
Standard
تحمل قطر شانه
-0.004 to -0.002
تحمل طول شانه
-0.005 to 0.005"
حداقل مقاومت برشی
Not Rated
طول نسبی رزوه
Standard
سایز نسبی رزوه
Standard

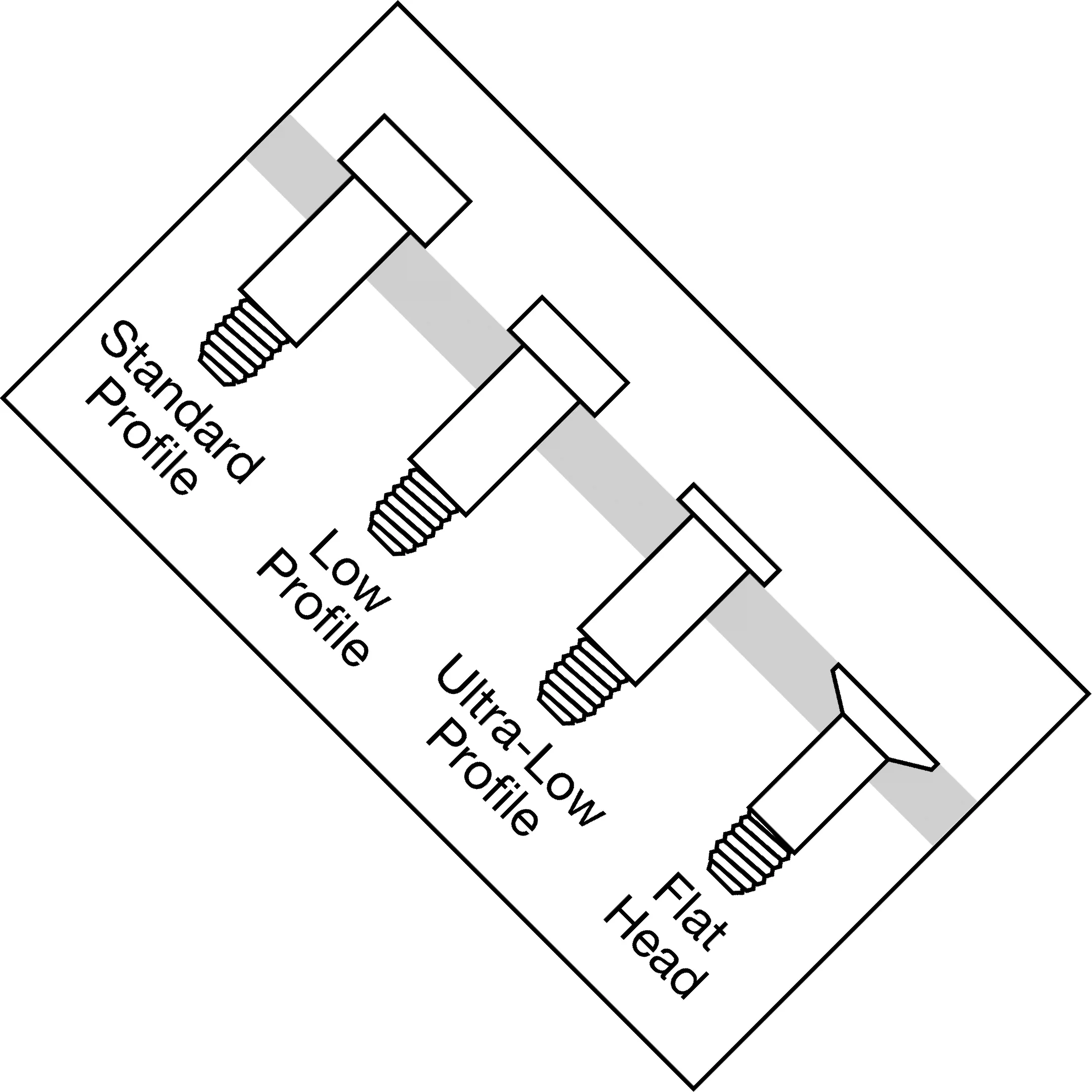

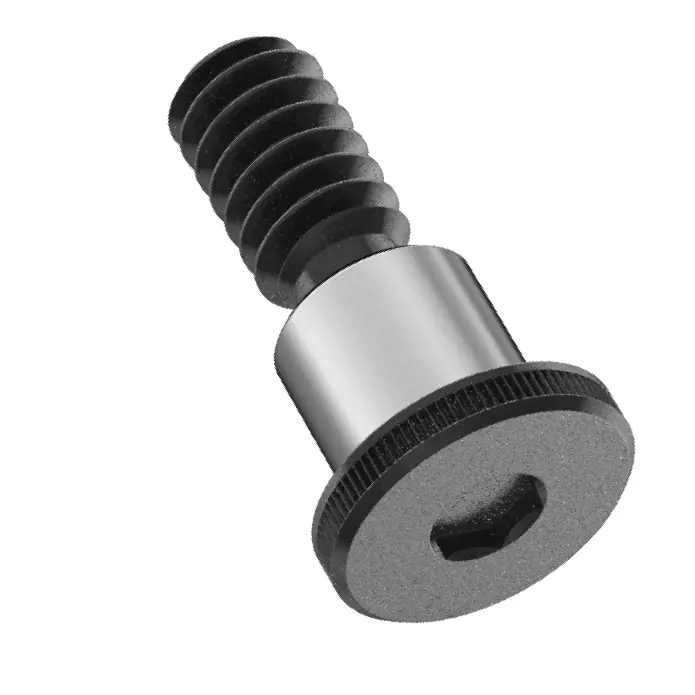

این پیچهای شانهای فولادی با پایینترین پروفیل عرضه شده توسط ما، در تنگترین فضاها جای میگیرند. ارتفاع سر آنها حدود یکسوم سر پروفیل استاندارد است، بنابراین به سایر اجزا یا قطعات متحرک گیر نمیکنند. با این حال، به دلیل پروفیل پایینتر، این پیچها ضعیفتر بوده و برای اتصالات با استحکام بالا مناسب نیستند. فولاد آلیاژی با پوشش اکسید سیاه – معمولاً به دلیل ظاهر آنها انتخاب میشوند، این پیچها دارای پوششی تیره و مات برای ایجاد ظاهری تمامشده هستند. مقاومت خوردگی کمی دارند، بنابراین برای محیطهای خشک بهترین گزینه هستند.
