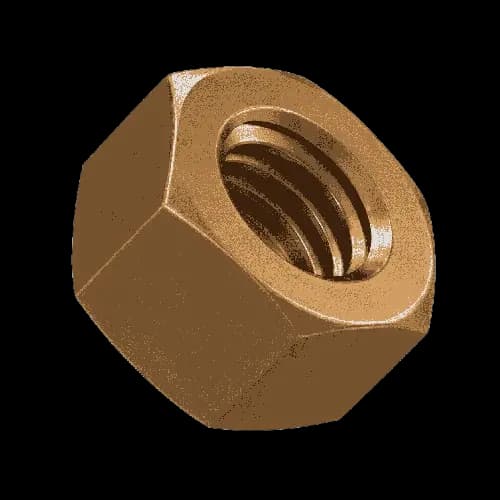

مهره شش گوش برنزی یک اتصالدهنده تخصصی برای تجهیزات دریایی، پمپ و شیرآلات، ماشینآلات و قطعات صنعتی مقاوم به خوردگی است
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
قیمت این محصول ثبت نشده است
این محصول را به سبد خرید اضافه کنید، قیمت پس از بررسی کارشناس اعلام میشود.i
مهره شش گوش برنزی یا Bronze Hex Nut یک اتصالدهنده رزوهدار داخلی از خانواده آلیاژهای پایه مس است. این مهره همراه پیچ، استاد یا قطعه رزوهدار برای ایجاد اتصال قابل باز و بسته شدن استفاده میشود و فرم ششضلعی آن امکان اعمال گشتاور با آچار یا بکس را فراهم میکند.
ویژگی اصلی این محصول، امکان انتخاب آلیاژ متناسب با محیط کاری است. بعضی گریدهای برنز برای تجهیزات دریایی و آب شور، بعضی برای مقاومت مکانیکی و سایش و بعضی برای قطعات دقیق و ماشینکاریشده انتخاب میشوند.
مهره برنزی در بازار ایران کالای انباری عمومی مانند مهره فولادی نیست. بخش مهمی از سایزها و آلیاژها باید براساس نقشه، استاندارد، تعداد سفارش، شرایط محیطی و مدارک موردنیاز تولید یا تأمین شوند. بنابراین اعلام عبارت کلی «مهره برنزی» برای دریافت پیشنهاد فنی کافی نیست.
برنز نام یک خانواده بزرگ از آلیاژهای پایه مس است. برخلاف تصور رایج، تمام محصولات برنزی الزاماً از ترکیب مس و قلع ساخته نمیشوند. در اتصالدهندههای صنعتی ممکن است از سیلیکون برنز، آلومینیوم برنز، فسفر برنز یا آلیاژهای تخصصی دیگر استفاده شود.
نوع آلیاژ روی استحکام مهره، قابلیت ماشینکاری، مقاومت خوردگی، رفتار رزوه، رسانایی، رنگ، چگالی و قیمت محصول اثر میگذارد. به همین دلیل در دیتای فنی باید موارد زیر از یکدیگر جدا باشند:
Silicon Bronze یکی از شناختهشدهترین خانوادههای برنز برای ساخت پیچ و مهره است. این آلیاژها معمولاً از مس، سیلیسیم و مقادیر کنترلشده عناصر دیگر ساخته میشوند و برای تجهیزات دریایی، سختافزارهای مقاوم به خوردگی، قطعات معماری و بعضی تجهیزات صنعتی استفاده میشوند.
از آلیاژهای مطرح این خانواده میتوان به موارد زیر اشاره کرد:
استاندارد ASTM B98/B98M مشخصات میله، بار و پروفیلهای مس–سیلیسیم را پوشش میدهد؛ اما تأیید ماده اولیه بهتنهایی ظرفیت و کیفیت مهره نهایی را ثابت نمیکند. رزوه، ابعاد، Proof Stress و آزمون قطعه باید جداگانه کنترل شوند.
Aluminum Bronze خانوادهای از آلیاژهای مس و آلومینیوم است که برخی گریدهای آن استحکام، مقاومت سایشی و رفتار خوردگی مناسبی در کاربردهای صنعتی و دریایی دارند. مهرههای این خانواده معمولاً برای پروژههای خاص، ماشینآلات، پمپ، شیرآلات، تجهیزات دریایی و مجموعههای دارای آلیاژ مشابه بررسی میشوند.
آلیاژهایی مانند C63000، C63200 و C64200 در خانوادههای مختلف آلومینیوم برنز قرار میگیرند؛ اما انتخاب هرکدام باید با مشخصات پروژه انجام شود. عبارت «آلومینیوم برنز» بدون شماره آلیاژ و تمپر، خواص دقیق محصول را مشخص نمیکند.
استاندارد ASTM B150/B150M برای میله، بار و پروفیلهای آلومینیوم برنز استفاده میشود. اگر مهره از این مواد ماشینکاری یا فورج میشود، استاندارد ماده اولیه، تمپر و آزمون مهره نهایی باید در سفارش مشخص شوند.
Phosphor Bronze خانوادهای از آلیاژهای مس، قلع و فسفر است که بهدلیل رفتار سایشی، خستگی و قابلیت استفاده در قطعات دقیق شناخته میشود. مهرههای فسفر برنز نسبت به سیلیکون برنز کمتر بهصورت کالای عمومی عرضه میشوند و بیشتر برای تجهیزات دقیق و سفارشهای خاص بررسی میشوند.
آلیاژهایی مانند C51000، C52100 و C54400 در خانواده فسفر برنز قرار دارند. استاندارد ASTM B139/B139M میله، بار و پروفیلهای این آلیاژها را پوشش میدهد.
استفاده از فسفر برنز در فنرها، بوشها و قطعات سایشی به معنی مناسب بودن خودکار آن برای هر مهرهای نیست. خواص مهره باید بر اساس گرید، تمپر، هندسه و آزمون قطعه نهایی تعیین شود.
DIN 934 یکی از رایجترین نامها برای هندسه مهره ششگوش متریک در بازار ایران است. مهره برنزی نیز میتواند با ابعاد این استاندارد و در رزوههای متریک درشت یا ریز تولید شود.
در محصولات برنزی، DIN 934 بیشتر ابعاد خارجی، ارتفاع، عرض آچارخور و فرم کلی مهره را مشخص میکند. این استاندارد بهتنهایی نوع برنز یا خواص مکانیکی مهره را تعیین نمیکند.
نمونه سفارش کامل:
DIN 934 استاندارد قدیمی اما همچنان شناختهشده بازار است. در بعضی سایزها هندسه استانداردهای جدید ISO با DIN تفاوت دارد؛ بنابراین جایگزینی باید با کنترل نقشه و عرض آچارخور انجام شود.
ISO 4032 هندسه مهره ششگوش معمولی Style 1 با رزوه متریک درشت و ISO 8673 مدل رزوه ریز را مشخص میکند. در سفارش مهره برنزی میتوان از این استانداردها بهعنوان مرجع ابعادی استفاده کرد، اما آلیاژ و الزامات مکانیکی باید جداگانه اعلام شوند.
در مدل دندهریز، گام باید کنار قطر نوشته شود. برای مثال M12، M12×1.5 و M12×1.25 سه رزوه متفاوت هستند و امکان جایگزینی مستقیم آنها وجود ندارد.
ISO 4033 برای مهره Style 2 با رزوه درشت و ISO 8674 برای مدل دندهریز آن استفاده میشود. این مهرهها ارتفاع بیشتری از مدل معمولی دارند و تعداد رزوههای درگیر را افزایش میدهند.
ارتفاع بیشتر ممکن است برای اتصال به قطعات پایه مس، پیچهای دارای استحکام متفاوت یا جلوگیری از محدود شدن اتصال توسط رزوه مهره مفید باشد. بااینحال، مهره بلند برنزی بدون آزمون و محاسبه، مهره فشارقوی محسوب نمیشود.
مهرههای نازک برنزی برای تنظیم موقعیت، استفاده بهعنوان مهره دوم، قفلکردن اتصال یا نصب در فضای محدود تولید میشوند. استانداردهای DIN 439 B و ISO 4035 از مراجع شناختهشده این فرم هستند.
کاهش ارتفاع باعث کاهش طول درگیری رزوه میشود. به همین دلیل ظرفیت مهره نازک نباید برابر مهره تمامارتفاع در نظر گرفته شود و استفاده از آن بهعنوان مهره اصلی باید با طراحی اتصال هماهنگ باشد.
DIN 936 برای مهره نازک دارای رزوه متریک ریز استفاده میشود. این مدل در شفتها، مکانیزمهای تنظیم، تجهیزات دریایی ظریف، ابزار دقیق و ماشینآلات سبک کاربرد دارد.
برای استعلام این محصول باید قطر، گام رزوه، ارتفاع، آلیاژ برنز، تعداد و شرایط محیطی بهطور کامل اعلام شوند.
ASTM F467 و نسخه متریک آن ASTM F467M از مهمترین استانداردهای مهرههای غیرآهنی عمومی هستند. این استانداردها الزامات شیمیایی، مکانیکی، ابعادی، کیفیت ساخت، سطح و روشهای آزمون مهره را پوشش میدهند.
استاندارد قطعه باید از استاندارد ماده اولیه جدا باشد. برای مثال:
پیچ، استاد و پیچ ششگوش غیرآهنی متناظر در خانواده ASTM F468/F468M بررسی میشوند. برای مشاهده محصولات مکمل میتوانید صفحه پیچ ششگوش برنزی را بررسی کنید.
مهرههای برنزی اینچی میتوانند با ابعاد خانواده ASME B18.2.2 و رزوههای UNC یا UNF تولید شوند. این محصولات در تجهیزات وارداتی، سختافزار دریایی، ماشینآلات، پمپها و قطعات طراحیشده با سیستم اینچی استفاده میشوند.
در سفارش اینچی باید قطر و تعداد دنده در هر اینچ کامل درج شود؛ برای مثال:
مهره UNC با مهره UNF دارای قطر مشابه، یک محصول نیست و رزوههای آنها با یکدیگر سازگار نیستند.
برنز و برنج هر دو آلیاژ پایه مس هستند، اما یک متریال محسوب نمیشوند. برنج معمولاً بر پایه مس و روی است، در حالی که برنز میتواند شامل سیلیسیم، قلع، آلومینیوم، فسفر یا عناصر آلیاژی دیگر باشد.
مهره برنجی معمولاً برای تجهیزات برقی، ماشینکاری و اتصالات سبک انتخاب میشود. مهره سیلیکون برنز یا آلومینیوم برنز بیشتر در پروژههایی بررسی میشود که مقاومت خوردگی، سختافزار دریایی یا خواص مکانیکی آلیاژ خاص اهمیت دارد.
رنگ نزدیک این دو متریال روش مطمئنی برای تشخیص نیست. اگر نقشه Bronze یا Silicon Bronze را الزام کرده باشد، محصول Brass نباید بدون تأیید فنی جایگزین شود.
بسیاری از آلیاژهای برنز در برابر آب، رطوبت و بعضی محیطهای دریایی عملکرد مناسبی دارند، اما هیچ آلیاژی در برابر تمام سیالات و شرایط کاملاً مقاوم نیست.
عوامل زیر باید هنگام انتخاب بررسی شوند:
استفاده از اصطلاح «مقاوم به آب دریا» بدون مشخص کردن گرید، دما و شرایط واقعی پروژه میتواند گمراهکننده باشد.
مهره برنزی در تماس با آلومینیوم، فولاد، روی یا استیل ضدزنگ و در حضور رطوبت میتواند بخشی از یک زوج گالوانیکی شود. در چنین شرایطی، فلز فعالتر ممکن است با سرعت بیشتری خورده شود.
این موضوع بهویژه در سازههای آلومینیومی، قطعات گالوانیزه، تجهیزات ساحلی و مجموعههای دائماً مرطوب اهمیت دارد. استفاده از واشر مناسب، بوش عایق، پوشش محافظ، درزگیر یا جداسازی الکتریکی قطعات ممکن است لازم باشد.
مقاوم بودن خود مهره برنزی به معنی محافظت شدن پیچ یا قطعه مقابل نیست. کل مجموعه اتصال باید ارزیابی شود.
برنز بهعنوان یک آلیاژ پایه مس، رسانایی الکتریکی دارد؛ اما میزان رسانایی آن با مس خالص، برنج و انواع مختلف برنز یکسان نیست. افزایش عناصر آلیاژی معمولاً رسانایی را کاهش میدهد.
اگر مهره بخشی از مسیر عبور جریان باشد، باید مقاومت تماس، فشار اتصال، دمای کاری، سطح تماس و آلیاژ واقعی بررسی شوند. عبارت «پایه مس» برای تأیید یک اتصال الکتریکی پرجریان کافی نیست.
بسیاری از آلیاژهای برنز پاسخ مغناطیسی بسیار کمی دارند، اما این ویژگی نباید بدون بررسی به تمام گریدها تعمیم داده شود. وجود آهن، نیکل یا عناصر دیگر در بعضی آلیاژهای تخصصی میتواند رفتار مغناطیسی محصول را تغییر دهد.
برای ابزار دقیق، تجهیزات اندازهگیری یا پروژههای حساس به میدان مغناطیسی، آلیاژ و حداکثر پاسخ مغناطیسی باید در مشخصات فنی تعریف و آزمون شود.
استفاده از مهره برنزی همراه پیچ استیل یا فولادی در بعضی طراحیها میتواند احتمال گیرکردن چسبنده رزوه را نسبت به اتصال دو قطعه همجنس کاهش دهد؛ اما این ویژگی برای تمام آلیاژها و شرایط تضمینشده نیست.
کیفیت رزوه، زبری سطح، سرعت بستن، روانکاری، فشار تماس و آلودگی محیط روی عملکرد اتصال اثر دارند. در پروژههای حساس باید تست مونتاژ با پیچ و مهره واقعی انجام شود.
کلاسهای 5، 6، 8، 10 و 12 به مهرههای فولاد کربنی و فولاد آلیاژی مربوط هستند. این کلاسها نباید روی مهره برنزی درج یا در دیتابیس به آن نسبت داده شوند.
در مهره برنزی، ظرفیت مکانیکی باید با موارد زیر مشخص شود:
استحکام ماده اولیه بهتنهایی ظرفیت اتصال نهایی را اثبات نمیکند.
برای مهره برنزی نباید بهصورت خودکار پوششهایی مانند Zinc Plated، Hot Dip Galvanized، Black Oxide یا Phosphate ثبت شود. مقاومت خوردگی پایه محصول از ترکیب خود آلیاژ حاصل میشود.
بسته به پروژه، عملیات زیر ممکن است بهصورت سفارشی درخواست شوند:
هر عملیات سطحی میتواند روی ابعاد رزوه، ضریب اصطکاک، رنگ و رفتار خوردگی اثر بگذارد و باید قبل از تولید مشخص شود.
این محصول نباید فقط بهدلیل مقاومت خوردگی در هر اتصال صنعتی استفاده شود. بدون طراحی، استاندارد و آزمون مناسب، مهره برنزی انتخاب عمومی برای موارد زیر نیست:
مهره باید از نظر قطر، گام، تلرانس، فرم رزوه و خواص مکانیکی با پیچ مقابل سازگار باشد. برای ایجاد مجموعه همجنس میتوانید تنوعهای پیچ ششگوش برنزی را بررسی کنید.
استفاده از پیچ فولادی یا استیل همراه مهره برنزی نیز در بعضی طراحیها امکانپذیر است، اما فشار رزوه، گشتاور بستن، خوردگی گالوانیکی و رفتار اتصال باید کنترل شوند.
برای مشاهده سایر فرمها و متریالهای مهره، صفحه مهرههای ششگوش صنعتی در دسترس است.
رنگ یا وزن محصول برای تأیید نوع برنز کافی نیست. در سفارشهای صنعتی ممکن است کنترلهای زیر موردنیاز باشند:
استاندارد ماده اولیه جایگزین آزمون مهره نهایی نیست. نوع مدارک باید پیش از تولید یا تأمین اعلام شود.
برای دریافت پیشنهاد دقیق و قابل تولید، اطلاعات زیر را همراه درخواست خرید ارسال کنید:
پس از انتخاب محصول، تنوع موردنیاز را به سبد استعلام اضافه کنید تا قیمت، امکان تأمین یا تولید، حداقل سفارش و زمان تحویل بررسی شود. مراحل ثبت سفارش در راهنمای خرید از بولتیکال توضیح داده شده است.
برای تجهیزات دریایی، پمپ و شیرآلات، قطعات مقاوم به خوردگی، ماشینآلات، ابزار دقیق و مجموعههایی استفاده میشود که آلیاژ پایه مس موردنیاز است.
برنج معمولاً آلیاژ مس و روی است، اما برنز میتواند حاوی سیلیسیم، آلومینیوم، قلع یا فسفر باشد. خواص مکانیکی و خوردگی این دو خانواده متفاوت است.
یک پاسخ ثابت وجود ندارد. سیلیکون برنز برای بسیاری از اتصالدهندههای دریایی شناختهشده است، اما برای بار، سایش یا محیطهای خاص ممکن است آلومینیوم برنز یا گرید دیگری مناسبتر باشد.
C65500 یک آلیاژ مس–سیلیسیم است که برای محصولات مقاوم به خوردگی و اتصالدهندههای غیرآهنی استفاده میشود. آلیاژ، تمپر و الزامات مهره نهایی باید در سفارش مشخص شوند.
ASTM F467 استاندارد مهرههای غیرآهنی عمومی اینچی است و الزامات متریال، خواص مکانیکی، ابعاد، کیفیت ساخت و آزمون را پوشش میدهد. نسخه متریک آن F467M است.
ASTM B98/B98M استاندارد میله و بار سیلیکون برنز است، اما ASTM F467 استاندارد مهره نهایی غیرآهنی است. تأیید ماده اولیه بهتنهایی جایگزین آزمون مهره نیست.
خیر. DIN 934 مرجع هندسه مهره است. نوع برنز و شماره آلیاژ باید جداگانه در سفارش نوشته شوند.
خیر. این کلاسها مربوط به مهرههای فولادی هستند. برای مهره برنزی باید آلیاژ، تمپر و خواص واقعی قطعه نهایی اعلام شوند.
بعضی گریدهای سیلیکون برنز در تجهیزات دریایی کاربرد دارند، اما نوع آلیاژ، دما، سرعت جریان، تماس فلزی و شرایط واقعی سرویس باید بررسی شوند.
زنگآهن مشابه فولاد کربنی ایجاد نمیکند، اما ممکن است دچار تغییر رنگ، خوردگی موضعی یا خوردگی گالوانیکی شود. رفتار آن به آلیاژ و محیط بستگی دارد.
بله، اما رسانایی انواع برنز با یکدیگر و با مس خالص متفاوت است. برای مسیر عبور جریان باید مقاومت تماس و افزایش دما محاسبه شود.
در صورت یکسان بودن سایز و گام رزوه امکانپذیر است، اما گشتاور، فشار رزوه، خوردگی گالوانیکی و شرایط محیطی باید کنترل شوند.
معمولاً برای تنظیم یا قفلکردن استفاده میشود و ظرفیت آن نباید برابر مهره تمامارتفاع فرض شود.
نوع برنز، شماره آلیاژ، استاندارد، سایز، گام، فرم مهره، پیچ مقابل، تعداد، شرایط محیطی و مدارک موردنیاز را اعلام کنید.
