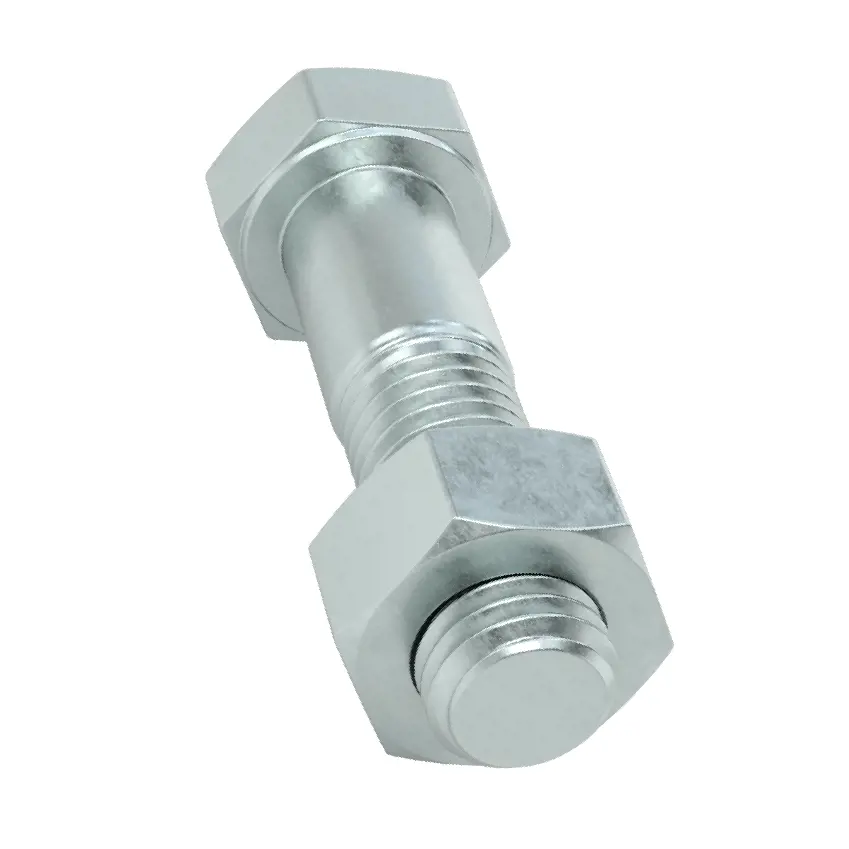

روکش روی، سایز رزوه M12 x 1.75 میلیمتر، برای سایز لوله 1
1 / 4
شماره سریال
1000006247
انطباق با استاندارد DFARS
Not Specialty Metals Compliant
انطباق با استاندارد RoHS
RoHS 3 (2015/863/EU) Compliant
کشور سازنده
Peoples Republic of China
REACH
REACH (EC 1907/2006) (01/21/2025, 247 SVHC) Compliant
شماره Schedule B
731815.9000
ECCN
EAR99

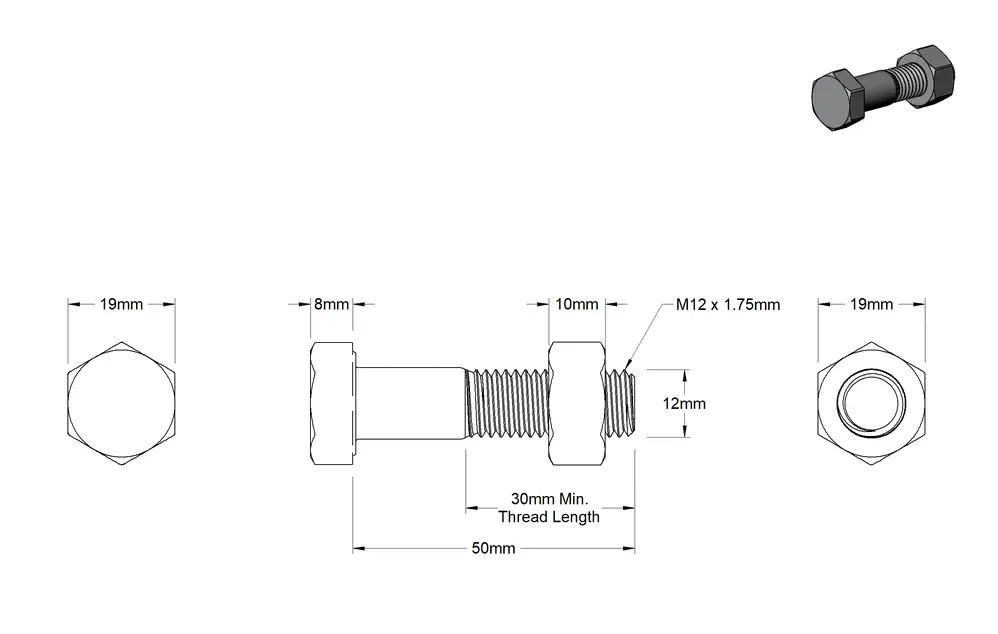

طول پیچ
50mm
جنس پیچ
Zinc-Plated Steel
ارتفاع سر پیچ
7.5mm
نوع آچارخور پیچ
External Hex
کیفیت رزوه پیچ
Class 6g
سایز لوله
1
نوع سر پیچ
Hex
سیستم اندازهگیری پیچ
Metric
جهت رزوه پیچ
Right Hand
سایز رزوه پیچ
12mm
نوع رزوه پیچ
Metric
فاصله رزوه پیچ
Coarse
دندهکاری پیچ
Partially Threaded
حداقل طول رزوه پیچ
30mm
عرض سر پیچ
19mm
مقاومت کششی پیچ
110,000 psi
سختی پیچ
Rockwell C21
استانداردهای رعایت شده پیچ
DIN 931
نوع مهره
Hex
پروفایل مهره شش گوش
Standard
نوع محرک مهره
External Hex
سیستم اندازهگیری مهره
Metric
جهت رزوه مهره
Right Hand
سایز رزوه مهره
12mm
نوع رزوه مهره
Metric
فاصله رزوه مهره
Coarse
کیفیت رزوه مهره
Class 6H
عرض مهره
19mm
ارتفاع مهره
10mm
جنس مهره
Zinc-Plated Steel
استانداردهای رعایت شده مهره
DIN 934
جنس فلنج
Steel / Cast Iron
تعداد پیچهای همراه
4
تعداد مهرههای همراه
4
برای سایز فلنج DN
25
گام رزوه پیچ
1.75mm
گام رزوه مهره
1.75mm
برای رتبه فشار DIN فلنج
PN10 / PN16
این کیتها برای اتصال فلنجهای لوله فولادی و چدنی با اندازه استاندارد استفاده میشوند. هر کیت شامل تعداد و اندازه مناسب پیچ و مهره برای سوراخهای پیچ در هر سایز لوله است. برای آببندی محکم، به یک واشر بین فلنجها نیز نیاز دارید. تمامی پیچها و مهرهها مطابق با استانداردهای ASTM و ASME یا DIN از نظر کیفیت مواد و ابعاد هستند. طول پیچ از زیر سر اندازهگیری میشود. بستهای با روکش روی در محیطهای مرطوب در برابر خوردگی مقاومت میکنند.
