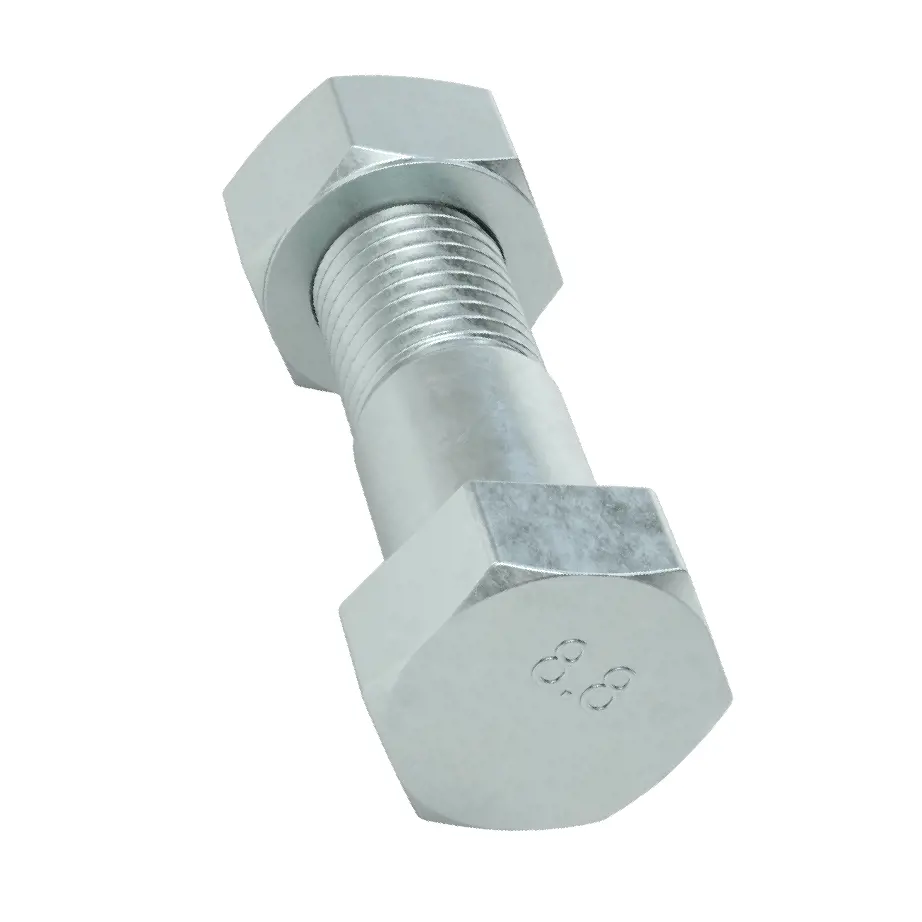

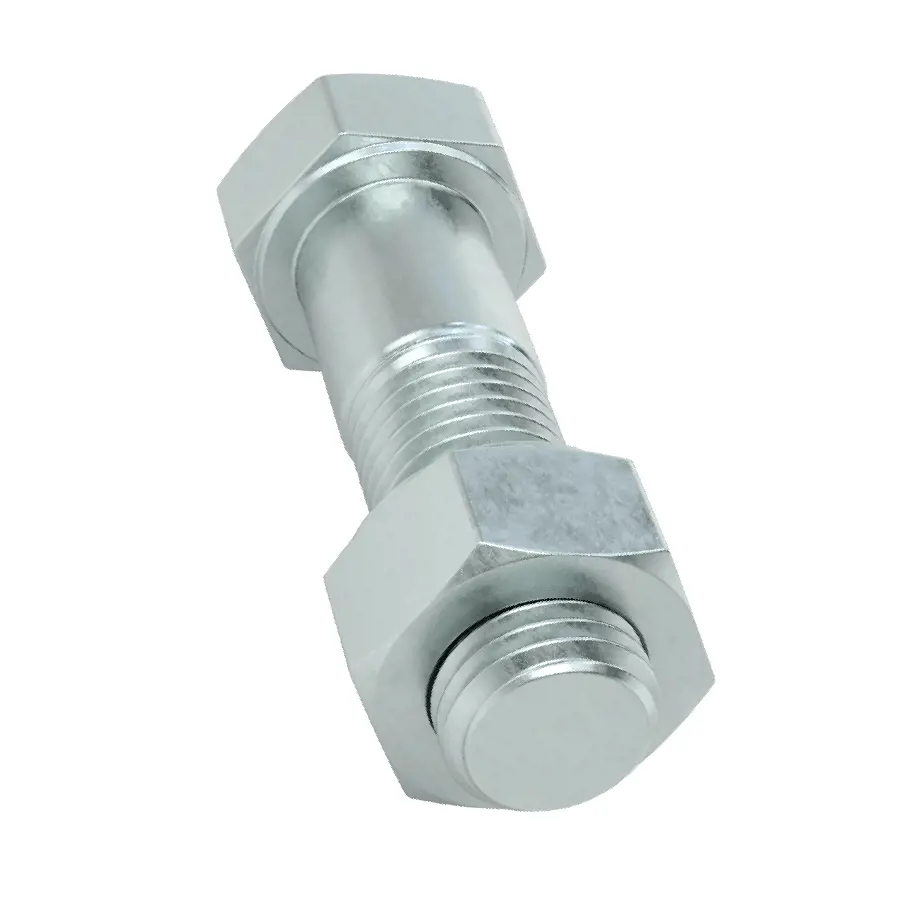

روکش روی، سایز رزوه M16 × 2 میلیمتر، برای سایز لوله 3 و 4
1 / 4
شماره سریال
1000006246
انطباق با استاندارد DFARS
Not Specialty Metals Compliant
انطباق با استاندارد RoHS
RoHS 3 (2015/863/EU) Compliant
کشور سازنده
Taiwan / India / Malaysia / Peoples Republic of China / or Thailand
REACH
REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Compliant
شماره Schedule B
731815.9000
ECCN
EAR99

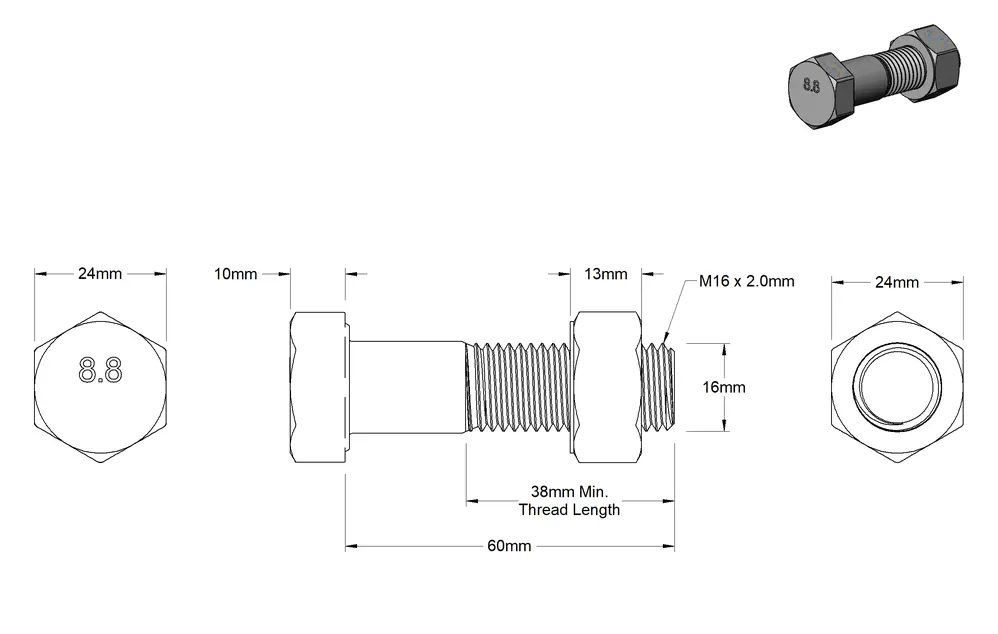

طول پیچ
60mm
جنس پیچ
Zinc-Plated Steel
ارتفاع سر پیچ
10mm
نوع آچارخور پیچ
External Hex
کیفیت رزوه پیچ
Class 6g
سایز لوله
3 / 4
نوع سر پیچ
Hex
سیستم اندازهگیری پیچ
Metric
جهت رزوه پیچ
Right Hand
سایز رزوه پیچ
16mm
نوع رزوه پیچ
Metric
فاصله رزوه پیچ
Coarse
دندهکاری پیچ
Partially Threaded
حداقل طول رزوه پیچ
38mm
عرض سر پیچ
24mm
مقاومت کششی پیچ
110,000 psi
سختی پیچ
Rockwell C21
استانداردهای رعایت شده پیچ
DIN 931
نوع مهره
Hex
پروفایل مهره شش گوش
Standard
نوع محرک مهره
External Hex
سیستم اندازهگیری مهره
Metric
جهت رزوه مهره
Right Hand
سایز رزوه مهره
16mm
نوع رزوه مهره
Metric
فاصله رزوه مهره
Coarse
کیفیت رزوه مهره
Class 6H
عرض مهره
24mm
ارتفاع مهره
13mm
جنس مهره
Zinc-Plated Steel
استانداردهای رعایت شده مهره
DIN 934
جنس فلنج
Steel / Cast Iron
تعداد پیچهای همراه
8
تعداد مهرههای همراه
8
برای سایز فلنج DN
80 / 100
گام رزوه پیچ
2mm
گام رزوه مهره
2mm
برای رتبه فشار DIN فلنج
PN10 / PN16
این کیتها برای اتصال فلنجهای لوله فولادی و چدنی با سایز استاندارد طراحی شدهاند. هر کیت شامل تعداد و سایز مناسب پیچ و مهره برای سوراخهای پیچ هر سایز لوله میباشد. برای آببندی مناسب، نیاز به یک واشر بین فلنجها نیز خواهید داشت. تمام پیچها و مهرهها مطابق با استانداردهای ASTM و ASME یا DIN از نظر کیفیت مواد و ابعاد هستند. طول پیچ از زیر سر اندازهگیری میشود. بستهای روکش روی در محیطهای مرطوب در برابر خوردگی مقاوم هستند.
