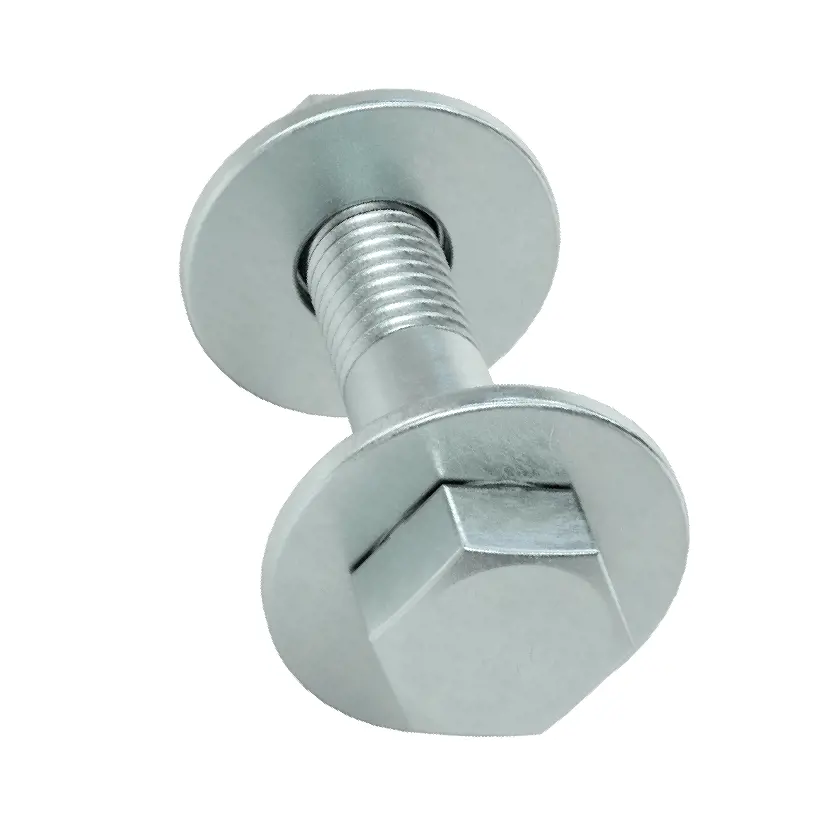

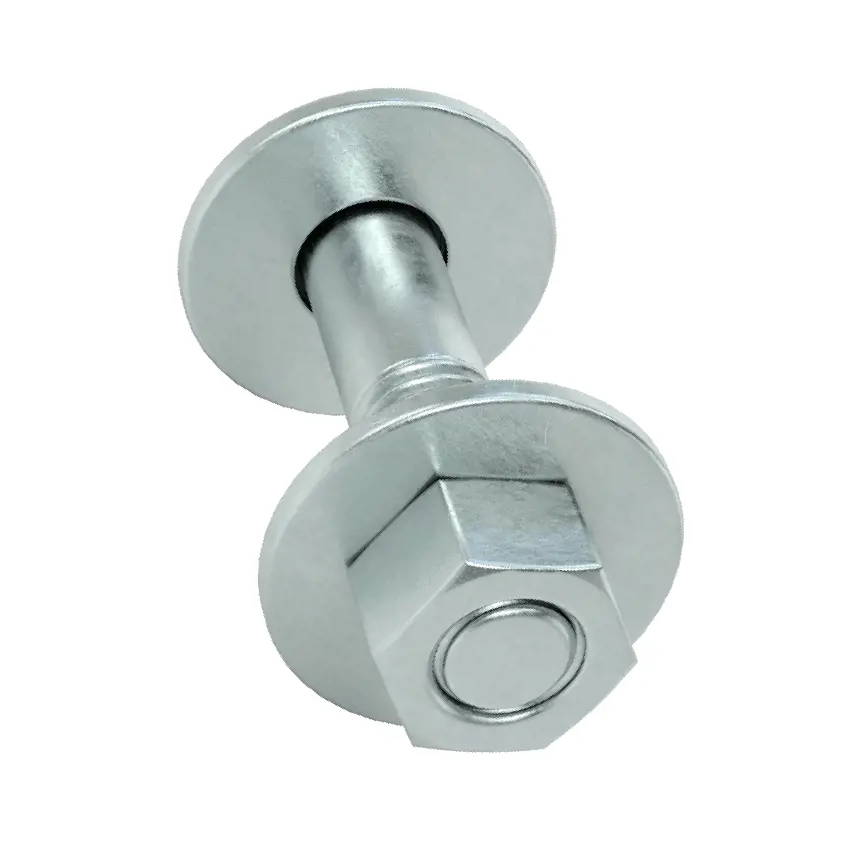

برای فلنج لوله سایز 3/4 و 1، سایز 1/2-13، فولاد، 16 عدد
1 / 4
شماره سریال
1000006215
انطباق با استاندارد DFARS
Not Specialty Metals Compliant
معادل اعشاری سایز پیچ
0.5"
انطباق با استاندارد RoHS
RoHS 3 (2015/863/EU) Compliant
کشور سازنده
Peoples Republic of China
REACH
REACH (EC 1907/2006) (01/21/2025, 247 SVHC) Compliant
شماره Schedule B
731815.9000
ECCN
EAR99

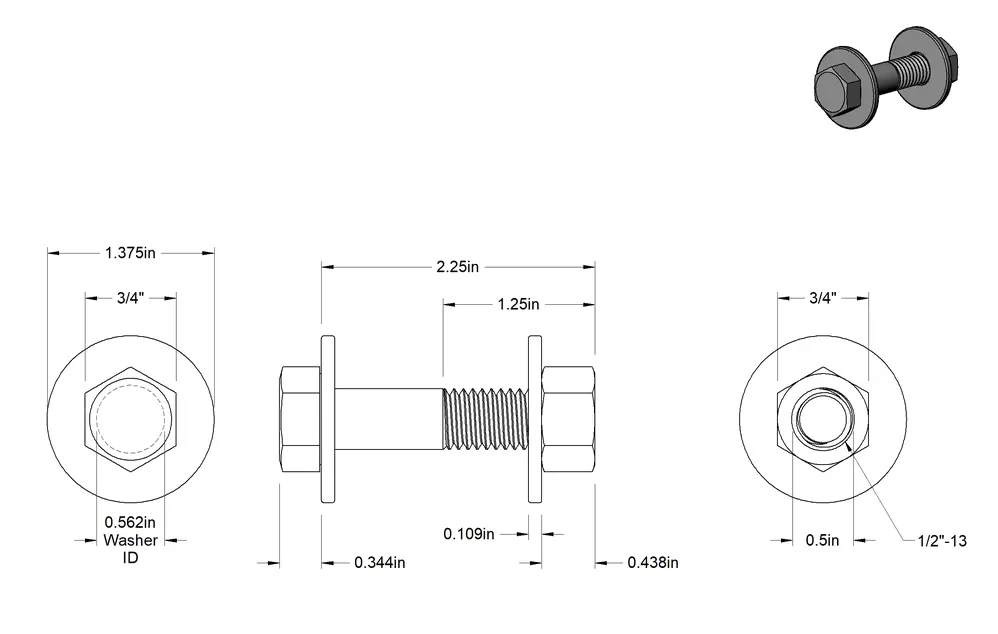

طول پیچ
2 1/4"
قطر خارجی واشر
1 3/8"
جنس پیچ
Zinc-Plated Steel
ارتفاع سر پیچ
5/16"
نوع آچارخور پیچ
External Hex
کیفیت رزوه پیچ
Class 2A
نوع مهره
Hex
نوع واشر
Flat
ضخامت واشر
0.109"
جنس واشر
Zinc-Plated Steel
سایز لوله
3/4 / 1
نوع سر پیچ
Hex
سیستم اندازهگیری پیچ
Inch
جهت رزوه پیچ
Right Hand
سایز رزوه پیچ
1/2-13"
نوع رزوه پیچ
UNC
فاصله رزوه پیچ
Coarse
دندهکاری پیچ
Partially Threaded
حداقل طول رزوه پیچ
1 1/4"
عرض سر پیچ
3/4"
مقاومت کششی پیچ
60,000 psi
سختی پیچ
Rockwell B69
استانداردهای رعایت شده پیچ
ASME B18.2.1 / ASTM A307
پروفایل مهره شش گوش
Standard
نوع محرک مهره
External Hex
سیستم اندازهگیری مهره
Inch
جهت رزوه مهره
Right Hand
سایز رزوه مهره
1/2-13"
نوع رزوه مهره
UNC
فاصله رزوه مهره
Coarse
کیفیت رزوه مهره
Class 2B
عرض مهره
3/4"
ارتفاع مهره
7/16"
جنس مهره
Zinc-Plated Steel
استانداردهای رعایت شده مهره
ASME B18.2.2 / ASTM A563
جنس فلنج
Plastic
کلاس فلنج
150
تعداد پیچهای همراه
4
تعداد مهرههای همراه
4
سیستم اندازهگیری واشر
Inch
قطر داخلی واشر
0.562"
تعداد واشرهای همراه
8
از این کیتها برای اتصال فلنجهای لوله پلاستیکی استفاده کنید. این کیتها برای فلنجهای کلاس 150 ساخته شده با ابعاد ASME B16.5 اندازهگذاری شدهاند. آنها همراه با پیچها، مهرهها و واشرهایی عرضه میشوند که با اندازه و تعداد سوراخهای پیچ برای هر سایز لوله مطابقت دارند. برای یک اتصال کامل، به یک واشر آببندی نیز نیاز دارید. تمام پیچها و مهرهها مطابق با مشخصات ASTM برای کیفیت مواد و مشخصات ASME برای ابعاد هستند. واشرها فشار ناشی از مهره سفت شده را بر سطح فلنج توزیع میکنند که به جلوگیری از آسیب کمک میکند. طول پیچ از زیر سر اندازهگیری میشود. بستهای فولادی با روکش روی در محیطهای مرطوب در برابر خوردگی مقاومت میکنند.
