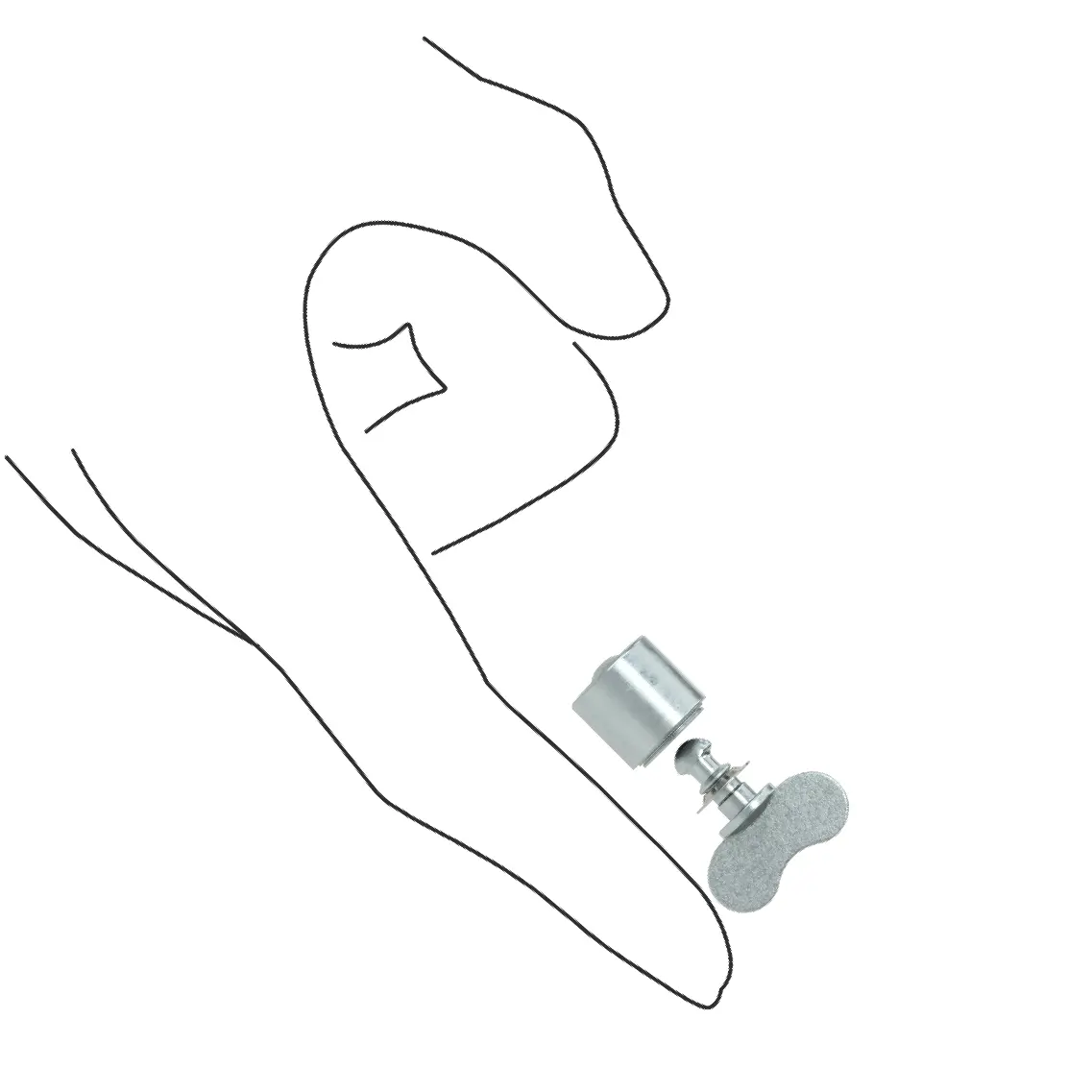

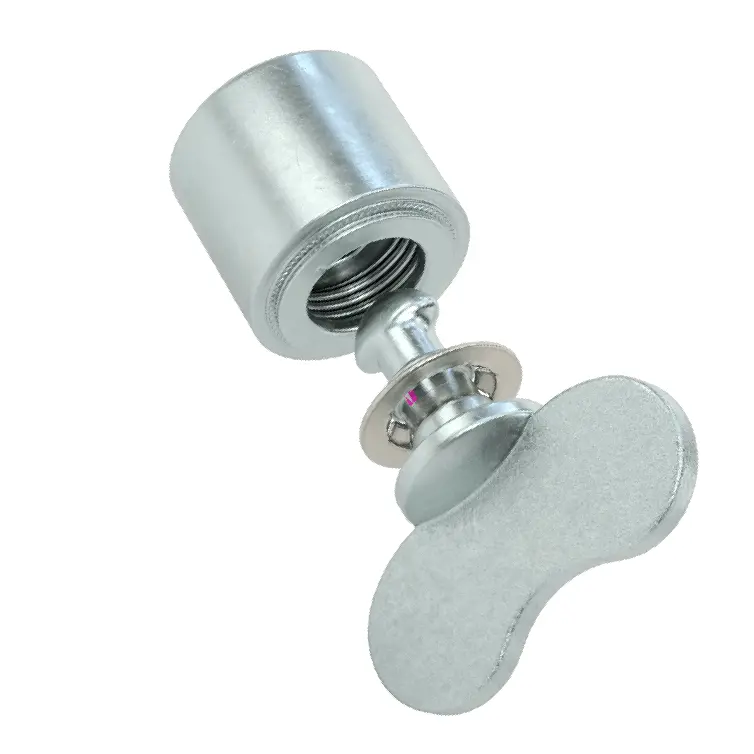

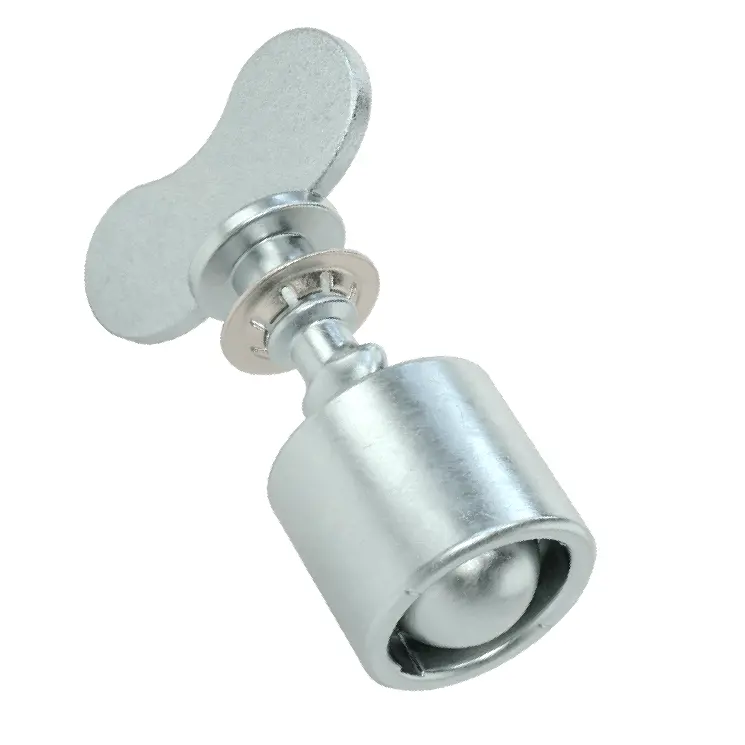

با مهره پرس فیت پشتی، سر بالی، برای ضخامت 0.05"-0.07" اینچ
1 / 4
شماره سریال
1000006933
سیستم اندازه گیری
Inch
طول
0.46"
ارتفاع سر پیچ
0.44"
جنس پیچ
Zinc-Plated Steel
کشور سازنده
United States
انطباق با DFARS
Specialty Metals COTS-Exempt
شماره طبقهبندی کنترل صادرات (ECCN)
EAR99
انطباق با REACH
Not Compliant
انطباق با RoHS
RoHS 3 (2015/863/EU) Compliant
شماره Schedule B
731829.0000
واجد شرایط USMCA
No
عرض سر
0.88"
نوع سر بست
Thumb
شامل
Screw / Back Press-Fit Nut / Retainer
محصولات مرتبط
Installation Tool for Stainless Steel Retainers
نوع پیچ پانل گیردار
Quarter Turn
سبک دستگیره پیچ انگشتی
Wing
ضخامت کل پنل
0.05 to 0.07"
حداقل ضخامت داخلی پنل
0.037"
قطر سوراخ داخلی پنل
0.437"
قطر سوراخ خارجی پنل
0.25"
حداقل فضای بین پنلها
0.01"
قطر مهره
0.54"
قطر ساقه
0.198"
جنس نگهدارنده
18-8 Stainless Steel
نوع مهره
Press Fit
این مهرهها را در پشت یک پنل در کاربردهایی که به هر دو طرف پنل دسترسی دارید، فشار دهید. با استفاده از پرس آربیور یا ابزار فشار مشابه نصب کنید. یک چرخش یک چهارم دور پنلهای دسترسی، درها و پوششها را قفل و آزاد میکند. پیچ توسط یک نگهدارنده به پنل خارجی متصل میشود. برای نصب نگهدارنده به یک ابزار نصب (به صورت جداگانه فروخته میشود) نیاز است. مهرهها و پیچها دارای روکش روی هستند که مقاومت در برابر خوردگی در محیطهای مرطوب ایجاد میکند. طول از زیر سر پیچ اندازهگیری میشود.
