برای عرض شیار 22 میلیمتر، سایز رزوه M20 × 2.5 میلیمتر
1 / 4
شماره سریال
1000006690
جنس
Black-Oxide Steel
سایز رزوه
20mm
گام رزوه
2.5mm
نشست یا کلاس رزوه
Metric Class 6H
سیستم اندازهگیری
Metric
استانداردهای رعایت شده
DIN 508
انطباق با فلزات خاص دیافایآراس
Not Specialty Metals Compliant
انطباق با ریچ
REACH (EC 1907/2006) (06/25/2025, 250 SVHC) Compliant
انطباق با راعاس
RoHS 3 (2015/863/EU) Compliant
کشور سازنده
Germany
شماره طبقهبندی کنترل صادرات
EAR99
شماره Schedule B
731816.0000
واجد شرایط USMCA
No
طول پایه
35mm
عرض پایه
35mm
دندهکاری
Fully Threaded
برای عرض شیار
22mm
ارتفاع پایه
14mm
ارتفاع کلی
28mm
نوع سوراخ نصب
Threaded
مکانیزم تنظیم
Spring Loaded

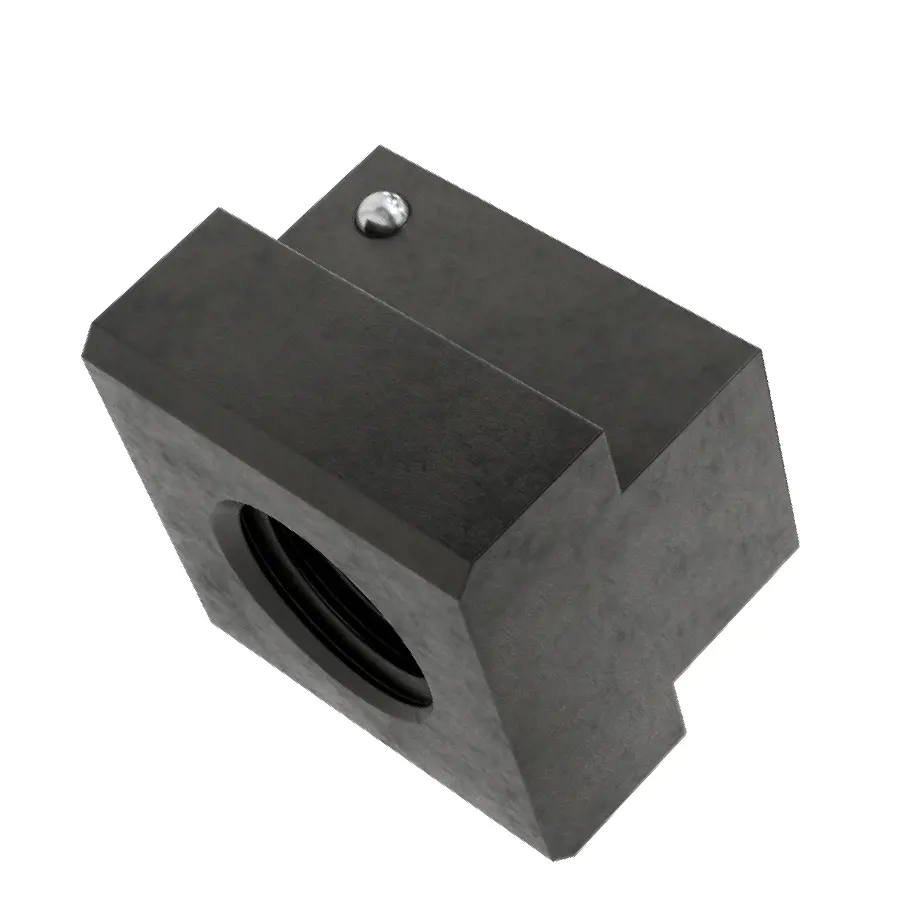

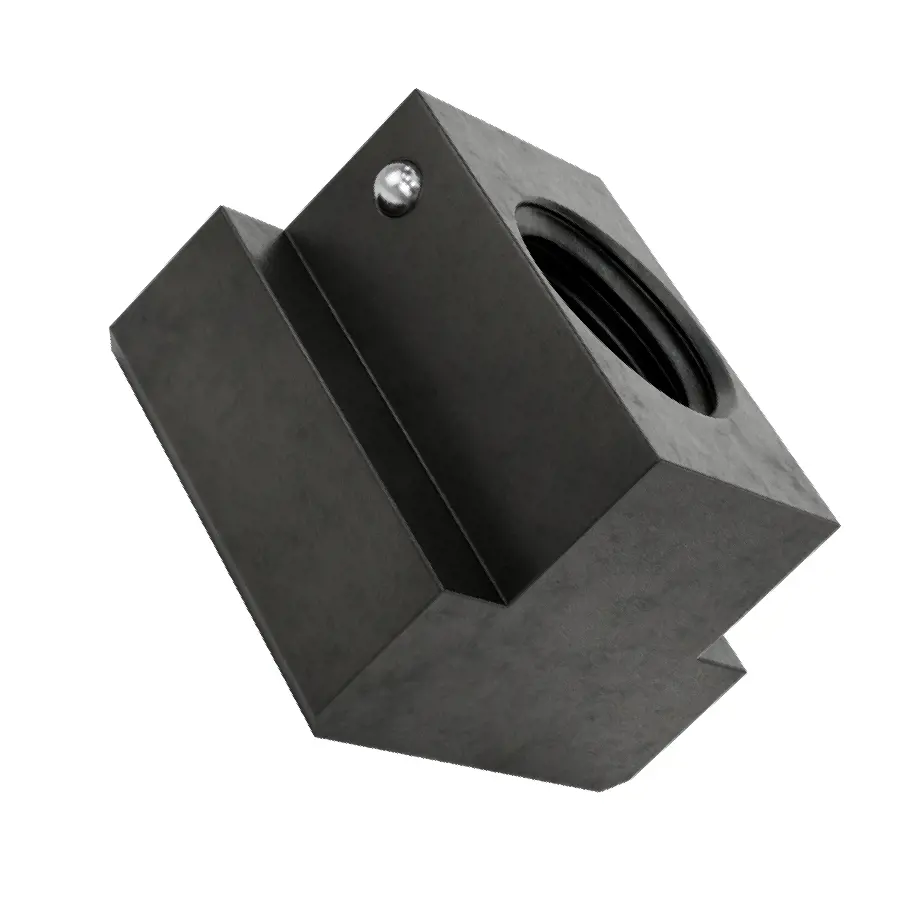

از جابهجایی تصادفی گیرهها و سایر فیکسچرها در امتداد میز ماشینابزار جلوگیری میکند. این مهرهها دارای یک توپ فنردار هستند که آنها را به طور محکم در داخل مسیرهای شیار T نگه میدارد، اما در صورت نیاز به تغییر موقعیت، همچنان میتوانند بلغزند. این مهرهها اغلب با استاد بولتها برای فیکسچرهای قابل تنظیم جفت میشوند. فولاد با پوشش اکسید سیاه—ظاهری تمامشده با پوشش تیره و مات ایجاد میکنند. این مهرهها مقاومت خوردگی کمی دارند، بنابراین برای محیطهای خشک مناسبترین هستند. تمامدنده—مهرههای تمامدنده اجازه میدهند تا یک استاد بولت از زیر مهره بیرون بزند. DIN 508—مهرهها الزامات ابعادی و مواد استاندارد DIN را برآورده میکنند. آنها را در شیارهای T شکل DIN 650 قرار دهید.
